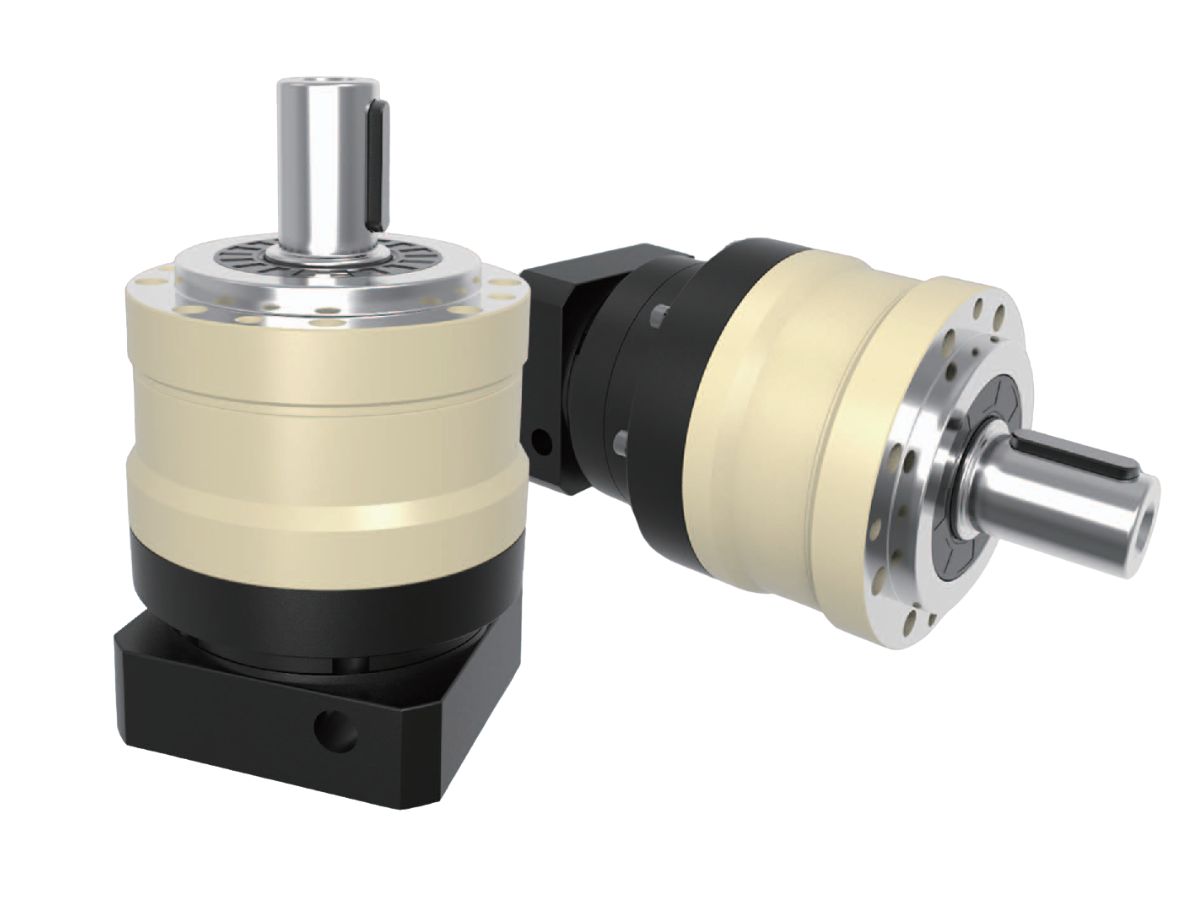

중부하 용도를 위한 고토크 정밀 유성 감속기

Name: 중부하 용도를 위한 고토크 정밀 유성 감속기
SKU: -1

● 소개

HONPINE MYB-E 시리즈 정밀 유성 감속기는 높은 토크, 우수한 부하 용량 및 안정적인 성능이 요구되는 중대형 산업 기계용으로 설계되었습니다. 70 mm부터 235 mm까지 6가지 사이즈로 제공되며, 3:1부터 100:1까지의 감속비와 40 N·m부터 2000 N·m까지의 정격 출력 토크를 지원합니다. 견고한 설계로 높은 비틀림 강성 확보, 내충격성 및 효율적인 토크 전달 성능을 제공합니다.
1단 감속 모델의 백래시는 ≤5 각분, 2단 모델은 ≤7 각분으로, MYB-E 시리즈는 원활한 동작과 정확한 정밀 위치 결정 성능을 제공합니다. 서보 시스템에 적합하며, 포장 기계, 컨베이어 시스템, 목공기계, 물류 이송 장비 및 산업자동화 분야에 널리 사용되어 안정적이고 경제적인 모션컨트롤를 제공합니다.

문의하기

특징

사양

시트 1



사양	단위	단수	감속비¹	MYB-E070	MYB-E090	MYB-E120	MYB-E155	MYB-E205	MYB-E235
정격 출력 토크 T₂N	N·m	1	3	55	130	208	342	588	1,140
			4	50	140	290	542	1,050	1,700
			5	60	160	330	650	1,200	2,000
			6	55	150	310	600	-	-
			7	50	140	300	550	1,100	1,800
			8	45	120	260	500	1,000	1,600
			10	40	100	230	450	520	1,220
		2	12	55	130	208	342	-	-
			15	55	130	208	342	588	1,140
			20	50	140	290	542	1,050	1,700
			25	60	160	330	650	1,200	2,000
			30	50	130	208	342	1,200	2,000
			35	60	160	330	650	1,200	2,000
			40	50	140	290	542	1,200	2,000
			50	60	160	330	650	1,200	2,000
			60	55	150	310	600	-	-
			70	50	140	300	550	1,100	1,800
			80	45	120	260	500	1,000	1,600
			100	40	100	230	450	520	1,220
최대 출력 토크 T₂B	N·m	12	3~100	정격 토크의 3배
정격 입력 속도 n₁	rpm	12	3~100	5,000	4,000	4,000	3,000	3,000	2,000
최대 입력 속도 n₁B	rpm	12	3~100	10,000	8,000	8,000	6,000	6,000	4,000
백래시	각분	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
백래시	각분	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7
비틀림 강성	N·m/각분	12	3~100	7	14	25	50	145	225
허용 방사 하중 F₂rB²	N	12	3~100	1,530	3,250	6,700	9,400	14,500	50,000
허용 축방향 하중 F₂a1B²	N	12	3~100	630	1,300	3,000	4,000	6,200	35,000
허용 축방향 하중 F₂a2B²	N	12	3~100	765	1,625	3,350	4,700	7,250	25,000
사용 수명	hr	12	3~100	20,000*
효율 η	%	1	3~10	≥97%
효율 η	%	2	12~100	≥94%
중량	kg	1	3~10	1.3	3.7	7.8	14.5	29	48
중량	kg	2	12~100	1.9	4.1	9	17.5	33	60
사용 온도	℃	12	3~100	-10℃~+90℃
윤활		12	3~100	합성 그리스
보호 등급		12	3~100	IP65
장착 위치		12	3~100	설치 방향
소음 수준 (n₁ = 3000 rpm)	dB	12	3~100	≤58	≤60	≤63	≤65	≤67	≤70
