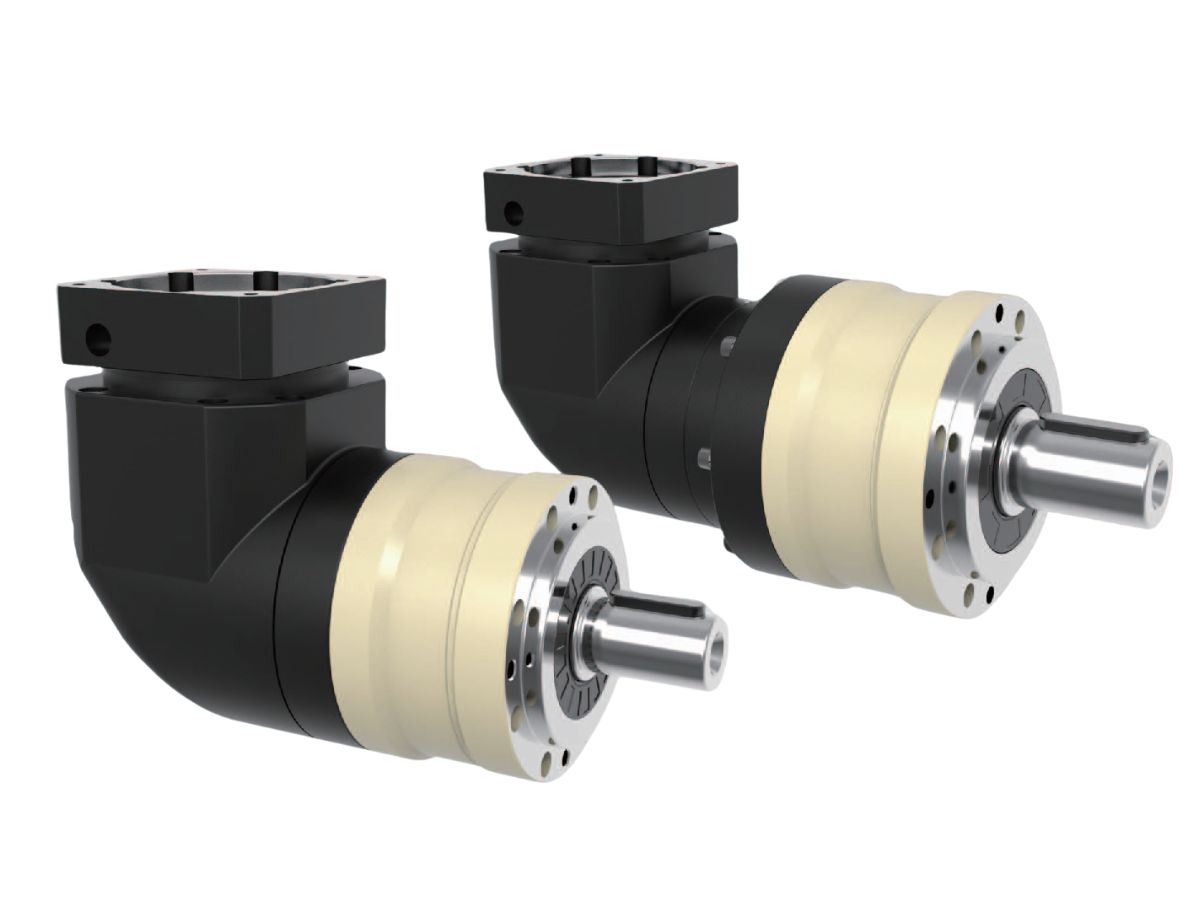

산업용 기계를 위한 고토크 출력 직각 유성 감속기

Name: 산업용 기계를 위한 고토크 출력 직각 유성 감속기
SKU: -1

● 소개

HONPINE MYBR-E 시리즈 직각 유성 감속기는 높은 토크, 유연한 감속비 조정 및 컴팩트한 설치가 필요한 중대형 산업 기계용으로 설계되었습니다. 70 mm부터 155 mm까지 6가지 프레임 크기로 제공되며, 3:1부터 200:1까지의 감속비와 40 Nm부터 2000 Nm까지의 정격 출력 토크를 지원하여 경부하 및 중부하 서보 모터 애플리케이션 모두에 적합합니다.
컴팩트한 90° 직각 설계로 설치 유연성을 극대화하는 동시에 높은 전달 효율, 뛰어난 하중 용량 및 안정적인 장기 성능을 제공합니다. MYBR-E 시리즈는 1단 모델에서 ≤6 arcmin, 2단 모델에서 ≤9 arcmin의 백래시를 실현하여 원활한 동작과 정확한 위치 결정을 보장합니다. 포장 기계, 컨베이어 시스템, 목공 장비, 자재 취급 장비 및 산업 자동화에 이상적인 이 제품은 신뢰성 높은 고성능 직각 동력 전달을 제공합니다.

문의하기

특징

사양

시트 1



사양	단위	단수	기어비¹ MYBR-E070 MYBR-E090 MYBR-E120 MYBR-E155
정격 출력 토크 T₂N	Nm	1	3	55	130	208	342
			4	50	140	290	542
			5	60	160	330	650
			6	55	150	310	600
			7	50	140	300	550
			8	50	140	290	542
			10	60	160	330	650
			14	50	140	300	550
			20	40	100	230	450
		2	12	55	130	208	342
			15	55	130	208	342
			20	50	140	290	542
			25	60	160	330	650
			30	55	130	208	342
			35	60	160	330	650
			40	50	140	290	542
			50	60	160	330	650
			60	55	150	310	600
			70	60	160	330	650
			80	50	140	290	542
			100	60	160	330	650
			120		150	310	600
			140		140	300	550
			160		120	260	500
			200		100	230	450
최대 출력 토크 T₂B	Nm	12	3~200	정격 토크의 3배
정격 입력 속도 n₁	rpm	12	3~200	5,000	4,000	4,000	3,000
최대 입력 속도 n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000
백래시	arcmin	1	3~20	≤6	≤6	≤6	≤6
백래시	arcmin	2	12~200	≤9	≤9	≤9	≤9
비틀림 강성	Nm/arcmin	12	3~200	7	14	25	50
허용 방사 하중 F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400
허용 축방향 하중 F₂a1B²	N	12	3~200	630	1,300	3,000	4,000
허용 축방향 하중 F₂a2B²	N	12	3~200	765	1,625	3,350	4,700
사용 수명	hr	12	3~200	20,000*
효율 η	%	1	3~20	≤95%
효율 η	%	2	12~200	≤92%
중량	kg	1	3~20	2.1	6.4	13	24.5
중량	kg	2	12~200	2.5	7.8	14.2	27.5
사용 온도	℃	12	3~200	-10℃~+90℃
윤활		12	3~200	합성 그리스
보호 등급		12	3~200	IP65
장착 위치		12	3~200	설치 방향
소음 수준 (n₁ = 3000 rpm)	dB	12	3~200	≤63	≤65	≤68	≤70
