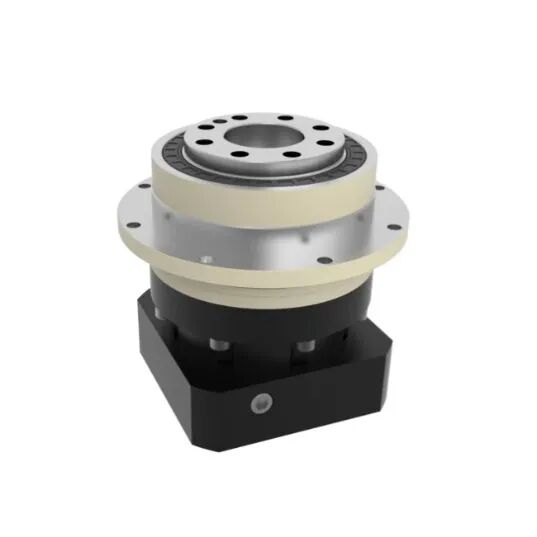

고강성 플랜지 출력 설계 정밀 유성 감속기

고강성 플랜지 출력 설계 정밀 유성 감속기

  • 고강성 플랜지 출력 설계 정밀 유성 감속기

● 소개

HONPINE MYD 시리즈 정밀 유성감속기는 고강성 플랜지 출력 설계를 적용하여 뛰어난 위치 결정 정확도, 높은 토크 전달력 및 장기적인 신뢰성이 요구되는 까다로운 모션 제어 분야에 적합합니다. 47 mm부터 255 mm까지 7가지 프레임 크기로 제공되며, 4:1부터 100:1까지의 감속비와 14 Nm부터 2000 Nm까지의 정격 출력 토크를 지원합니다. 따라서 산업용 로봇, CNC 공작기계, 자동화 생산 라인, 레이저 가공 장비 및 기타 정밀 기계에 이상적입니다.
단단 감속 모델은 ≤1 arcmin, 2단 감속 모델은 ≤3 arcmin의 초저 백래시를 실현하여 뛰어난 반복 정밀도, 높은 비틀림 강성 및 부드럽고 정확한 동작을 제공합니다. 서보 모터 및 로봇용 정밀 유성감속기로서 정밀 산업 자동화 분야에 안정적이고 고성능인 동력 전달을 제공합니다.
문의하기

특징

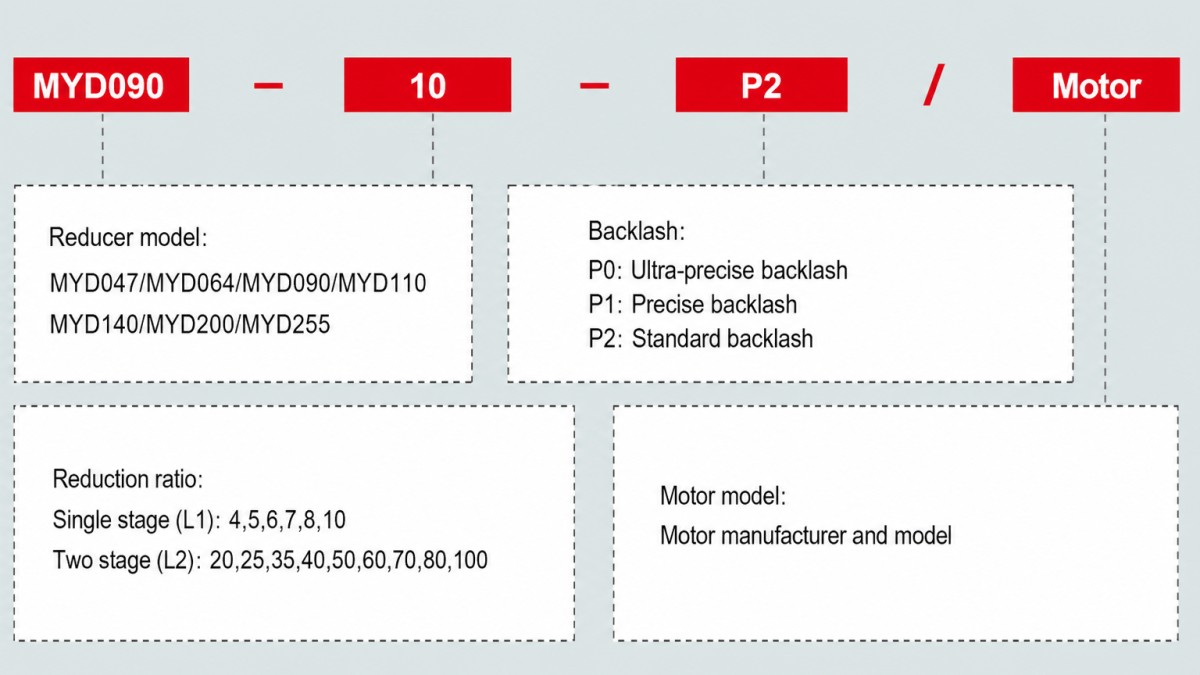

HONPINE MYD 유성 감속기 모델 선정


사양

시트 1

사양단위단수감속비¹MYD047MYD064MYD090MYD110MYD140MYD200MYD255
정격 출력 토크 T₂NNm1419481302705601,1001,700
522601603306501,2002,000
6-55150310600--
719501403005501,1001,800
817451202605001,0001,600
1014401002304505201,220
22019481302705601,1001,700
2522601603306501,2002,000
3522601603306501,2002,000
4022481302705601,2002,000
5022601603306501,2002,000
60-55150310600--
7019501403005501,1001,800
80-45120260500--
10014401002304505201,220
최대 출력 토크 T₂BNm124~100정격 토크의 3배
정격 입력 속도 n₁rpm124~1005,0005,0004,0004,0003,0003,0002,000
최대 입력 속도 n₁Brpm124~10010,00010,0008,0008,0006,0006,0004,000
초정밀 백래시 (P0)arcmin14~10--≤1≤1≤1≤1≤1
220~100---≤3≤3≤3≤3
정밀 백래시 (P1)arcmin14~10≤3≤3≤3≤3≤3≤3≤3
220~100≤5≤5≤5≤5≤5≤5≤5
표준 백래시 (P2)arcmin14~10≤5≤5≤5≤5≤5≤5≤5
220~100≤7≤7≤7≤7≤7≤7≤7
비틀림 강성Nm/arcmin124~10071331821514401,006
최대 굽힘 모멘트 M₂KB²Nm124~10042.51252354301,3003,0645,900
허용 방사 하중 F₂rB²N124~1001,0802,1102,3104,8006,2005,45010,600
사용 수명hr124~10020,000*
효율 η%14~10≥97%
220~100≥94%
중량kg14~100.71.23.05.611.931.656.1
220~1001.01.63.77.315.936.970.4
사용 온도℃124~100-10℃~+90℃
윤활
124~100합성 그리스
보호 등급124~100IP65
장착 위치124~100설치 방향
소음 수준(n₁=3000rpm) dB124~100≤56≤58≤60≤63≤65≤67≤70
