비용 효율적인 서보 모터 시스템용 유성 감속기

Name: 비용 효율적인 서보 모터 시스템용 유성 감속기
SKU: -1

● 소개

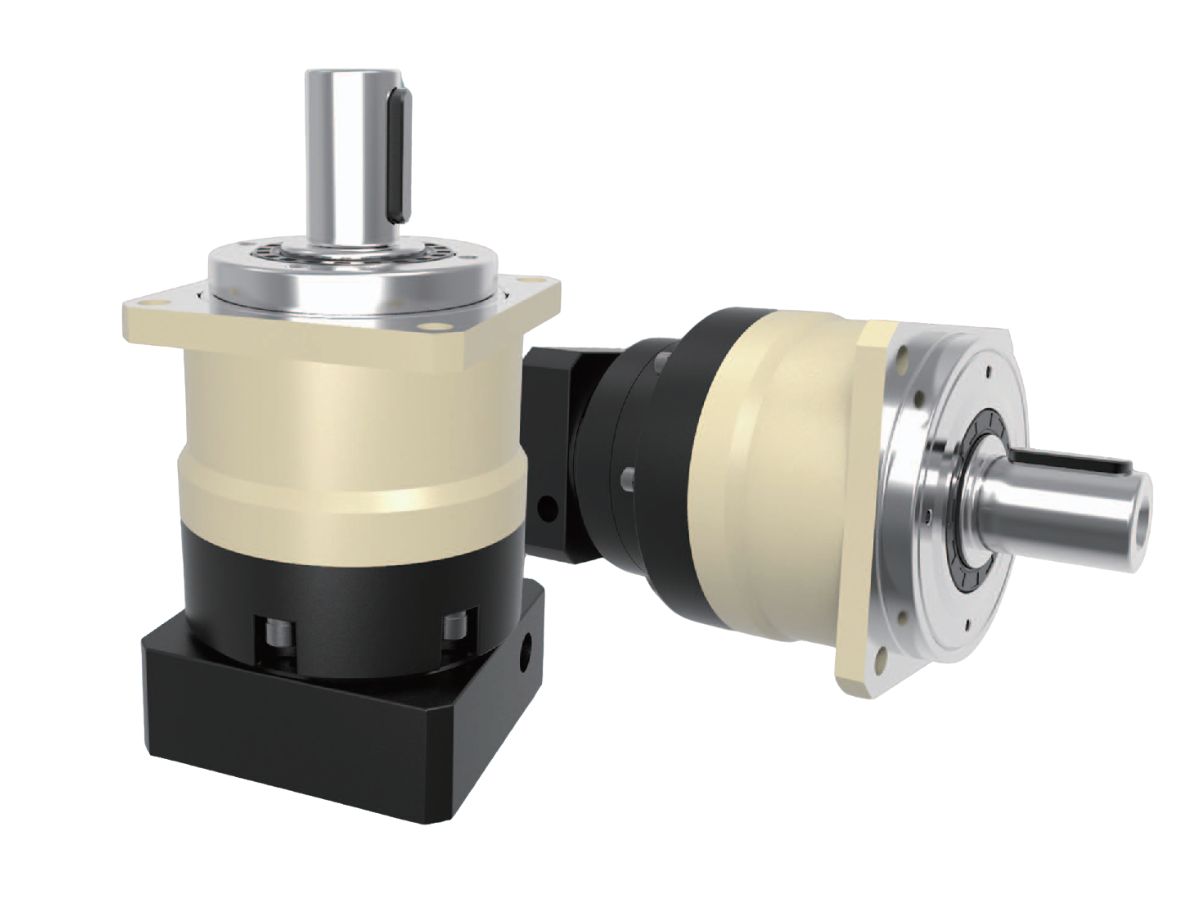

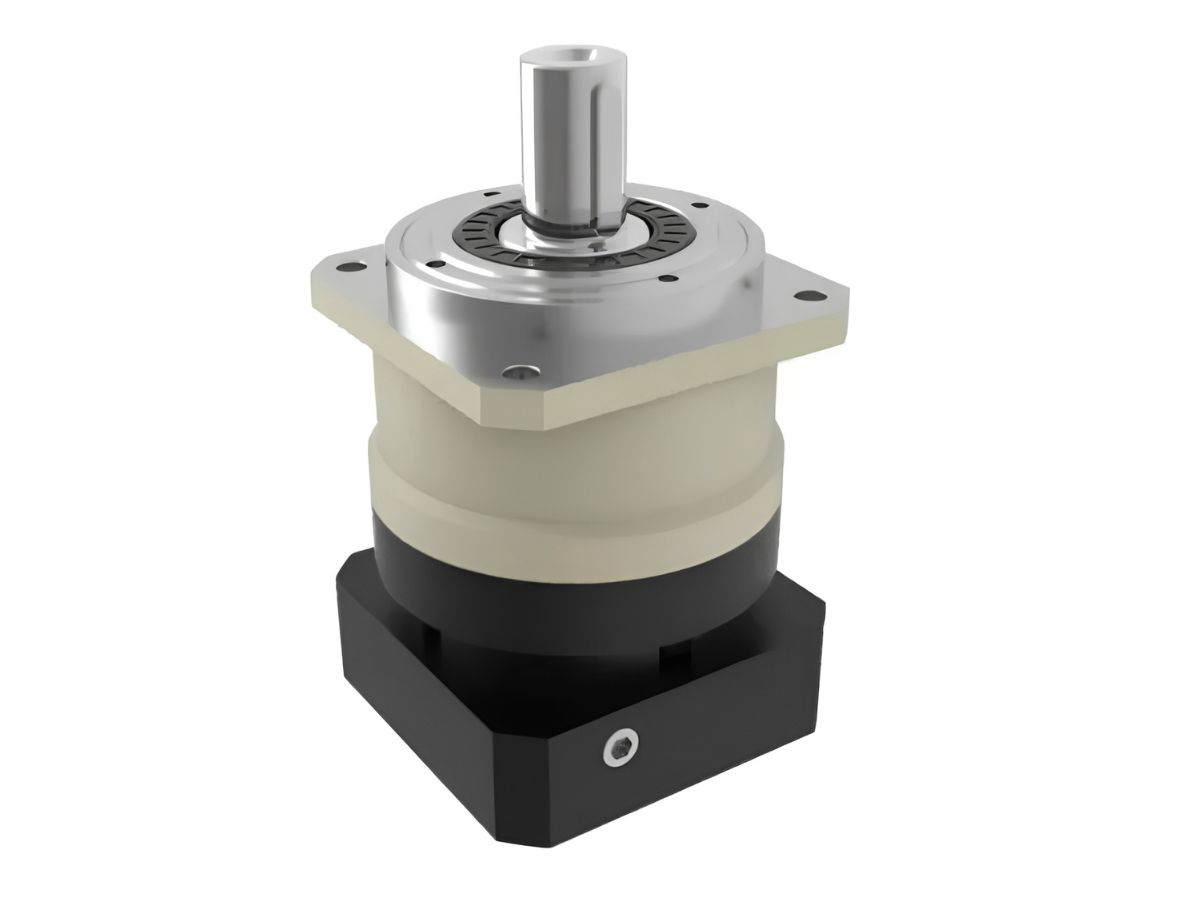

HONPINE MYB 시리즈 유성 기어박스는 신뢰성 있는 성능, 경쟁력 있는 가격, 신속한 납기를 결합한 범용 산업 자동화용 비용 효율적인 솔루션입니다. 42 mm부터 220 mm까지 7가지 프레임 크기로 제공되며, 최대 2000 Nm의 정격 출력 토크와 다양한 감속비를 지원하여 여러 서보 모터 시스템 및 동력 전달 애플리케이션과 호환됩니다.
단일 스테이지 모델은 ≤5 arcmin, 2단 스테이지 모델은 ≤7 arcmin의 백래시를 제공하여 대부분의 자동화 장비에서 안정적인 위치 결정 정확도를 실현하는 동시에 모델 선택을 간소화합니다. 컴팩트한 구조, 높은 전달 효율, 견고한 설계로 기존 벨트 드라이브, 표준 기어박스 및 체인 전달 시스템을 대체할 수 있는 이상적인 솔루션입니다. MYB 시리즈는 컨베이어, 포장 기계, 조립 장비 및 인쇄 기계에 널리 사용되며, 다양한 산업 애플리케이션에 신뢰성 있고 경제적인 모션 제어를 제공합니다.

문의하기

특징

사양

시트 1



사양	단위	단수	감속비¹	MYB042	MYB060	MYB090	MYB115	MYB142	MYB180	MYB220
정격 출력 토크 T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342		-
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	50	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	-	-
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
최대 출력 토크 T₂B	Nm	12	3~100	정격 토크의 3배
정격 입력 속도 n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
최대 입력 속도 n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
백래시	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
백래시	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
비틀림 강성	Nm/arcmin	12	3~100	3	7	14	25	50	145	225
허용 방사 하중 F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
허용 축방향 하중 F₂a1B²	N	12	3~100	350	630	1,300	3,000	4,000	6,200	35,000
허용 축방향 하중 F₂a2B²	N	12	3~100	390	765	1,625	3,350	4,700	7,250	25,000
사용 수명	hr	12	3~100	20,000*
효율 η	%	1	3~10	≥97%
효율 η	%	2	12~100	≥94%
중량	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
중량	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
사용 온도	℃	12	3~100	-10℃~+90℃
윤활		12	3~100	합성 그리스
보호 등급		12	3~100	IP65
장착 위치		12	3~100	설치 방향
소음 수준 (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
