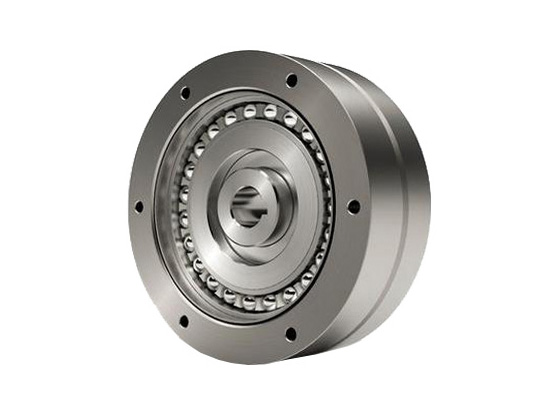

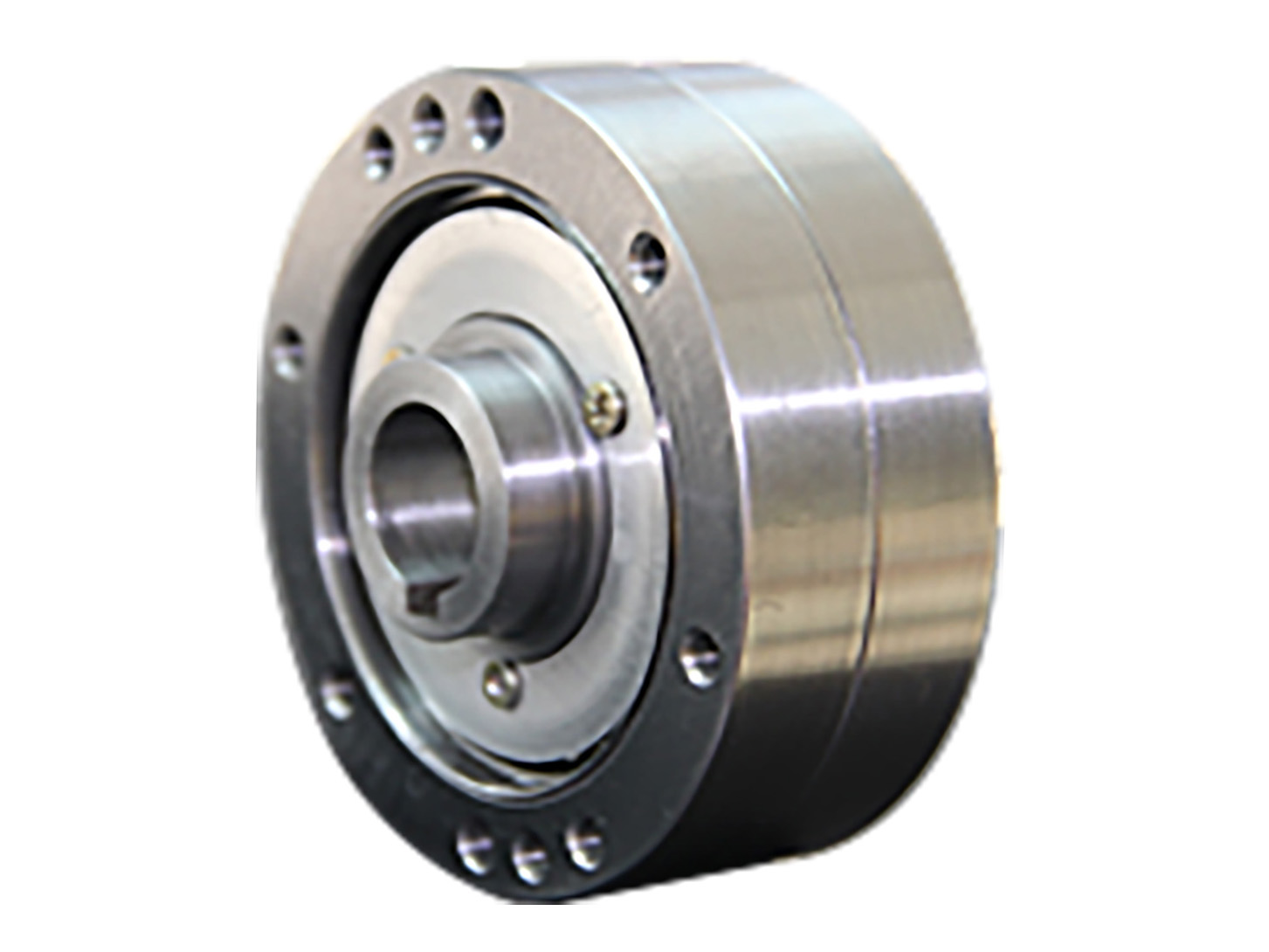

고토크 FDS 초소형 설계 하모닉 드라이브 기어

Name: 고토크 FDS 초소형 설계 하모닉 드라이브 기어
SKU: 0

● 소개

디퍼렌셜 기어 FDS 시리즈는 일체형과 컴포넌트형으로 구분됩니다. 일체형은 디퍼렌셜 메커니즘을 단일 유닛에 통합하여 장비에 쉽게 조립할 수 있도록 설계되었으며, 하우징에는 전달 기어, 풀리 등을 직접 장착할 수 있습니다. 컴포넌트형은 평판형 및 박형 설계를 추구하여, 고객이 자체 캡슐화 하우징을 설계하고 구조 요구사항에 따라 장치 공간을 최적화할 수 있도록 합니다.
Harmonic Drive의 고유한 작동 원리를 활용하여, 작동 중 위상 및 타이밍의 미세 조정을 수행할 수 있는 초소형 디퍼렌셜 장치입니다.
FDS 시리즈의 일체형은 팬케이크 컴포넌트형과 동일한 4개의 핵심 구성품을 공유하며, 차이점은 일체형에 전면 및 후면 실링 플랜지와 지지 베어링이 추가된다는 점입니다. FDS 시리즈는 컵형 FSG 시리즈와 동일한 작동 원리로 작동합니다. 팬케이크 플렉스스플라인의 형상은 컵 플렉스스플라인 베이스의 단면과 동일하며, 웨이브 제너레이터 베어링은 2열로 배열되고, 서큘러 스플라인과 플렉스스플라인의 치폭이 증가되어 더 높은 토크 용량을 처리할 수 있습니다. 또한 팬케이크형에는 플렉스스플라인과 동일한 톱니 수를 가진 추가 서큘러 스플라인이 포함되어 출력축에 연결됩니다.

문의하기

특징

● 이 하모닉 드라이브는 낮은 높이의 평판형 슬림 설계와 컴팩트한 치수를 특징으로 합니다

● 높은 토크 출력 성능 제공

● 우수한 회전 및 위치 결정 정밀도 제공

● 입력축/출력축 동축 정렬

● 조정축과 출력축 사이의 높은 감속비로 인해 최소한의 조정 토크만으로 정밀한 미세 조정이 가능합니다

● 컬러 인쇄 기계의 롤러 위상 조정에 일반적으로 사용됨

사양

시트 1



모델	감속 비	입력 2000r/min에서의 정격 토크		기동/정지 시 피크 토크		허용 최대 평균 부하 토크 값		순간 허용 최대 토크		허용 최대 입력 회전 속도(r/min)	허용 평균 입력 회전 속도(r/min)	중량
모델	감속 비	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	그리스 윤활	그리스 윤활	kg
FDS-14-50-CJ	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
FDS-14-100-CJ	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-14-110-CJ	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
FDS-17-120-CJ	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
FDS-20-50-CJ	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
FDS-20-100-CJ	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
FDS-20-128-CJ	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
FDS-20-160-CJ	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
FDS-25-50-CJ	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
FDS-25-80-CJ	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
FDS-25-100-CJ	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
FDS-25-120-CJ	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
FDS-25-160-CJ	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
FDS-32-157-CJ	157	137	14	294	30	216	22	500	51	3600	2300	2
FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
FDS-40-50-CJ	50	137	14	196	20	196	20	353	36	3300	2000	3.6
FDS-40-80-CJ	80	196	20	245	25	245	25	431	44	3300	2000	3.6
FDS-40-100-CJ	100	255	26	314	32	314	32	549	56	3300	2000	3.6
FDS-40-128-CJ	128	294	30	392	40	392	40	686	70	3300	2000	3.6
FDS-40-160-CJ	160	294	30	461	47	451	46	813	83	3300	2000	3.6
FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
FDS-50-120-CJ	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
FDS-50-160-CJ	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
FDS-50-200-CJ	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
FDS-50-242-CJ	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
FDS-65-208-CJ	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
FDS-80-80-CJ	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
FDS-80-128-CJ	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
FDS-80-160-CJ	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
FDS-80-194-CJ	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
FDS-80-320-CJ	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
