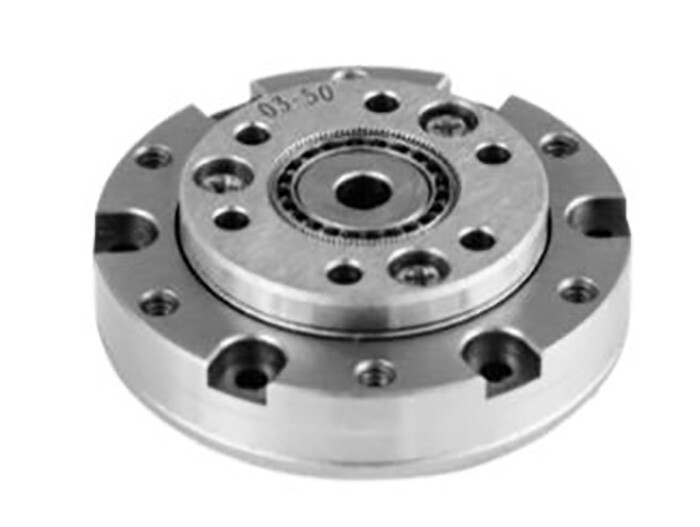

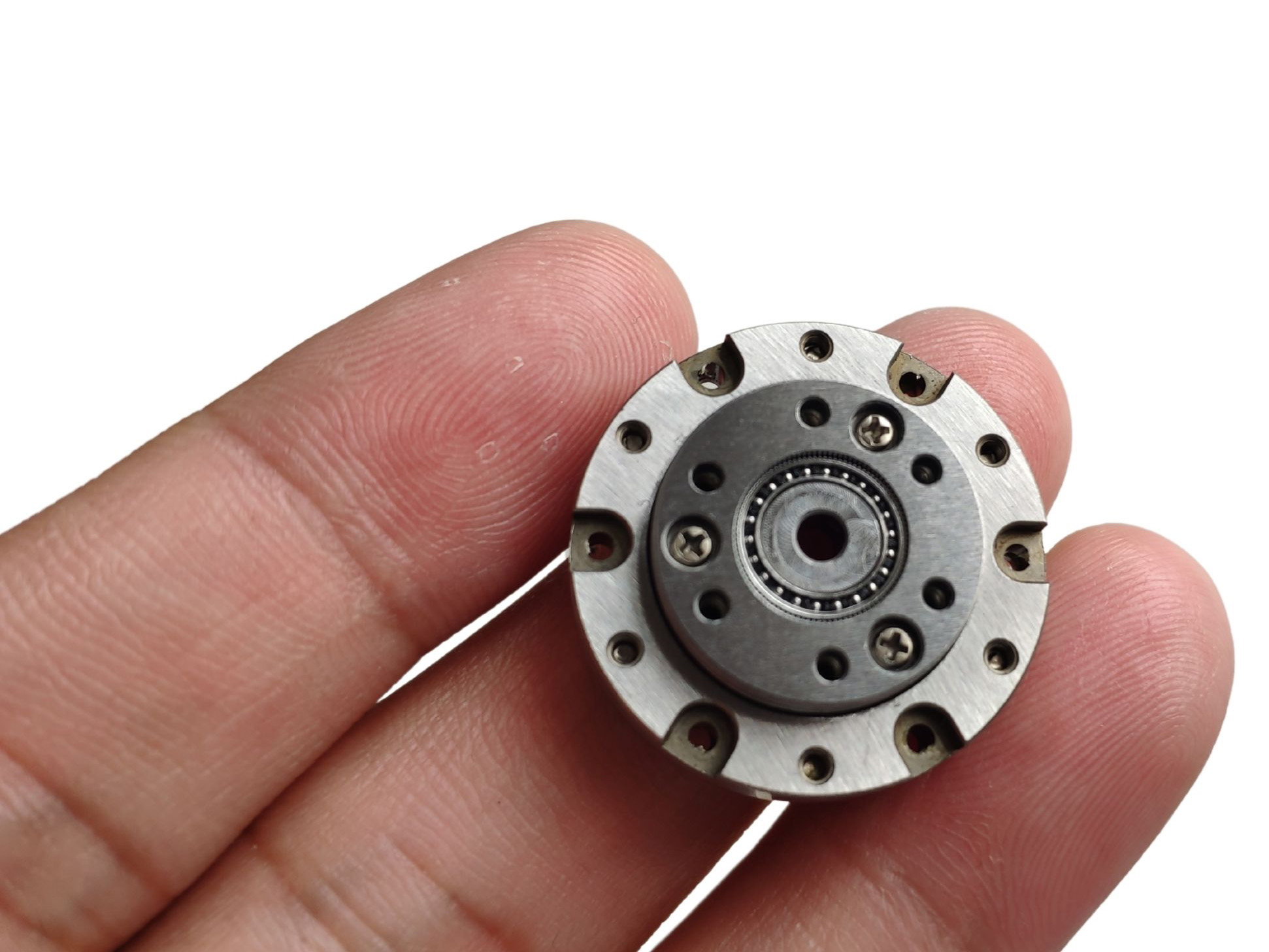

탑햇 스타일 컴팩트 축방향 치수 소형 하모닉 드라이브

Name: 탑햇 스타일 컴팩트 축방향 치수 소형 하모닉 드라이브
SKU: 0

● 소개

SHD-mini 시리즈 하모닉 드라이브는 소형 부피 및 중량 요구 사항이 있는 응용 분야를 위해 설계되었으며, 컴팩트한 축방향 치수와 탑햇 스타일 플렉스스플라인이 특징입니다. 이 시리즈는 즉시 사용 가능한 사전 조립형 모듈 제품만 제공합니다. 메인 베어링은 컴팩트한 4점 접촉 볼 베어링을 사용하여 외부 하중을 직접 지지합니다. 이 시리즈의 샤프트 보어 치수는 특정 모터 샤프트 크기에 맞게 맞춤 제작할 수 있습니다. 기계 설계 요구 사항에 따라 가장 적합한 모터 모델을 선택하십시오.

문의하기

특징

● 콤팩트한 크기와 경량 설계

● 콤팩트하고 단순화된 설계

● 우수한 회전 정확도와 위치 결정 정밀도

● 동축 입력 및 출력 구성

사양

시트 1



모델		감속비	입력 2000r/min 시 정격 토크 [N.m]	기동 및 정지 중 허용 피크 토크 [N.m]	평균 부하 토크의 최대 허용값 [N.m]	최대 순간 허용 토크 [N.m]	최대 허용 입력 속도 [r/min]	허용 평균 입력 속도 [r/min]	기어 백래시 (arcsec)	1/4GD[kgcm2]	질량 (kg)
SHD 시리즈	03	30	0.08	0.15	0.12	0.25	10000	6500	≤20	7.0x10-4	0.016
	03	50	0.13	0.24	0.16	0.5	10000	6500	≤20	7.0x10-4	0.016
	05	30	0.23	0.47	0.35	0.85	10000	6500	≤20	2.5x10-4	0.040
		50	0.38	0.87	0.5	1.7			≤20
		80	0.5	1.2	0.82	2.2			≤10
	08	30	0.8	1.6	1.3	3.2	8500	3500	≤20	3.2x10-3	0.061
		50	1.6	3.16	2.1	6.1			≤20
		80	2.1	4	2.9	7.5			≤10
		100	2.4	4.6	3.2	8.7			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.127
		50	3.2	7.8	5.1	15			≤20
		80	4.2	9.5	7.2	20			≤10
		100	4.8	10.5	8.7	23			≤10
	14	30	3.8	8.7	6.2	15	8500	3500	≤20	3.4x10-1	0.312
		50	4.8	16	6.8	32			≤20
		80	6.4	22	9.5	45			≤10
		100	7.4	26	10.8	50			≤10

다운로드(3D /PDF)
