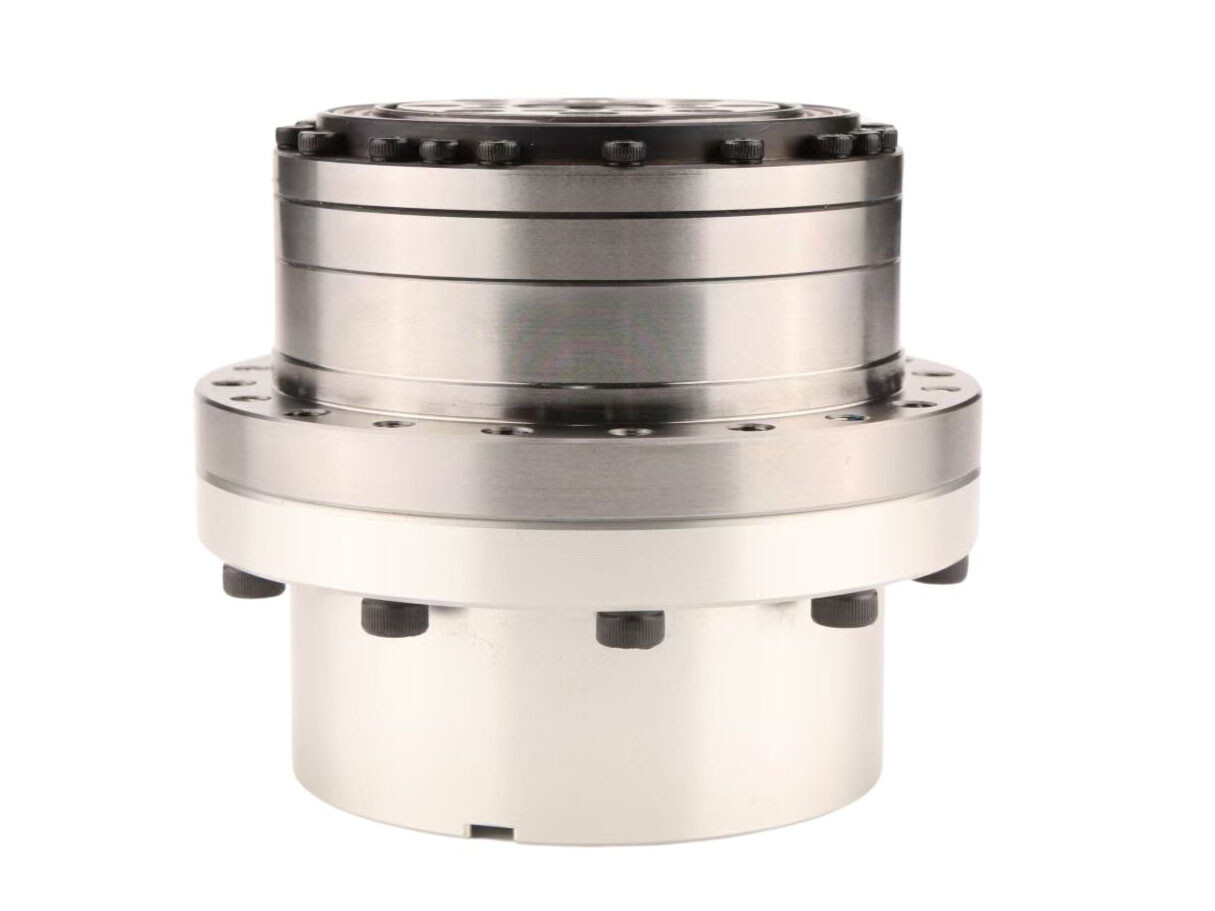

직결 모터 연결 플랜지 하모닉 감속기

Name: 직결 모터 연결 플랜지 하모닉 감속기
SKU: 0

● 소개

LCSG-RDB 하모닉 감속기 시리즈는 고객의 직결 모터 연결을 용이하게 하기 위해 FSG-I 플랫폼을 기반으로 설계되었습니다. 사전 설계된 모터 샤프트 연결 홀과 모터 장착 플랜지를 갖추고 있으며, 감속기 내부는 공장에서 특수 윤활 그리스로 밀봉되어 있습니다. 이 시리즈는 일반적으로 고정형 서큘러 스플라인 엔드와 출력 플렉스스플라인 엔드를 사용하며, 작동 중 모터에 직접 연결됩니다. 직결 모터 연결 및 맞춤형 밀봉 플랜지가 필요한 적용 분야에 탁월한 편의성을 제공합니다 - 고객은 구매 후 나사로 모터 연결부를 고정하기만 하면 즉시 사용할 수 있습니다. 이 설계는 직결 구동 요구가 있는 사용자를 위해 밀봉 무결성을 유지하면서 통합을 간소화합니다.

문의하기

특징

● FSG 시리즈 설계를 기반으로 한 밀폐형 플랜지와 사전 가공된 모터 샤프트 연결 홀 적용

● 맞춤형 플랜지 제작이 필요하지 않아 고객 설치를 크게 간소화

● 우수한 회전 및 위치 정밀도 제공

● 동축 입력 및 출력 구성

사양

시트 1



기동 토크 c N m
감속비	모델	14	17	20	25	32	40	50	58
50		8.8	27	43	56	85	136	-	-
80		7.5	25	36	50	74	117	179	244
100		6.9	24	32	49	72	112	171	231
120		-	24	31	48	68	110	-	-
160		-	-	31	47	67	105	-	-

시트 2



LCSG 시리즈 하모닉 감속기 굽힘 모멘트 하중표
모델	사용 허용값	순간 허용값
LCSG-14	Mb di 20Nm	Mb max 40Nm
	Ft di 180N	Ft max 320N
	F a di 180N	F a max320N
LCSG-17	Mb di30Nm	Mb max 60Nm
	Ft di 230N	Ft max 40ON
	F a di230N	F a max 400N
LCSG-20	Mb di 42Nm	Mb max 80Nm
	Ft di 270N	Ft max 480N
	F a di 270N	F a max 480N
LCSG-25	Mb di 80Nm	Mb max160Nm
	Ft di 440N	Ft max 770N
	F a di 440N	F a max 770N
LCSG-32	Mb di 220Nm	Mb max 440Nm
	Ft di 090ON	Ft max 160ON
	F a di 90ON	F a max 160ON
LCSG-40	Mb di 320Nm	Mbmax 650Nm
	Ft di 1000N	Ft max 1750N
	F a di 100ON	F a max 1750N

시트3



품목 모델	감속비	입력측 정격 토크 2000r/min	기동 및 정지 시 최대 허용 토크	평균 부하 토크 최대 허용값	최대 순간 허용 토크	최대 허용 입력 속도	허용 평균 입력 속도	백래시	동기 벨트의 최대 장력	중량	설계 수명
품목 모델	감속비	N m	N m	Nm	Nm	r/min	r/min	각초	N	Kg	시간
14	50	6.6	23	8.6	43	8000	3500	≤20	≤77	0.72	10000
	80	9.6	29	13.5	57			≤10			15000
	100	9.6	34	13.5	66			≤10			15000
17	50	19.8	42	32	86	7000	3500	≤20	≤92	1.0	10000
	80	27.5	53	33	108			≤10			15000
	100	30	66	49	134			≤10			15000
	120	30	66	49	107			≤10			15000
20	50	32	69	42	121	6000	3500	≤20	≤136	1.38	10000
	80	42	91	58	158			≤10			15000
	100	50	102	61	182			≤10			15000
	120	50	108	61	182			≤10			15000
	160	50	113	61	182			≤10			15000
25	50	48	121	68.5	230	5500	3500	≤20	≤147	2.15	10000
	80	78	169	107	315			≤10			15000
	100	84	194	133	351			≤10			15000
	120	84	207	133	376			≤10 ≤10			15000
	160	84	217	133	388			≤10 ≤10			15000
32	50	94	267	133	472	4500	3500	≤20	≤154	4.3	10000
	80	146	376	206	702			≤10			15000
	100	169	411	267	800			≤10			15000
	120	169	436	267	848			≤10			15000
	160	169	459	267	848			≤10			15000
40	50	169	497	242	847	4000	3000	≤10	≤294	7.8	10000
	80	255	641	351	1210			≤10			15000
	100	328	702	460	1334			≤10			15000
	120	363	762	557	1458			≤10			15000
	160	363	800	557	1458			≤10			15000
50	80	459	1163	641	2297	3000	2500	≤10	≤373	14.5	15000
	100	580	1211	823	2545			≤10			15000
	120	654	1334	1004	2545			≤10			15000
	160	654	1458	1041	3025			≤10			15000
58	80	678	1828	951	3026	3000	2200	≤10	≤1300	20.0	15000
	100	860	1964	1309	3927			≤10			15000
	120	921	2124	1470	4113			≤10			15000
	160	921	2272	1494	4236			≤10			15000

다운로드(3D /PDF)
