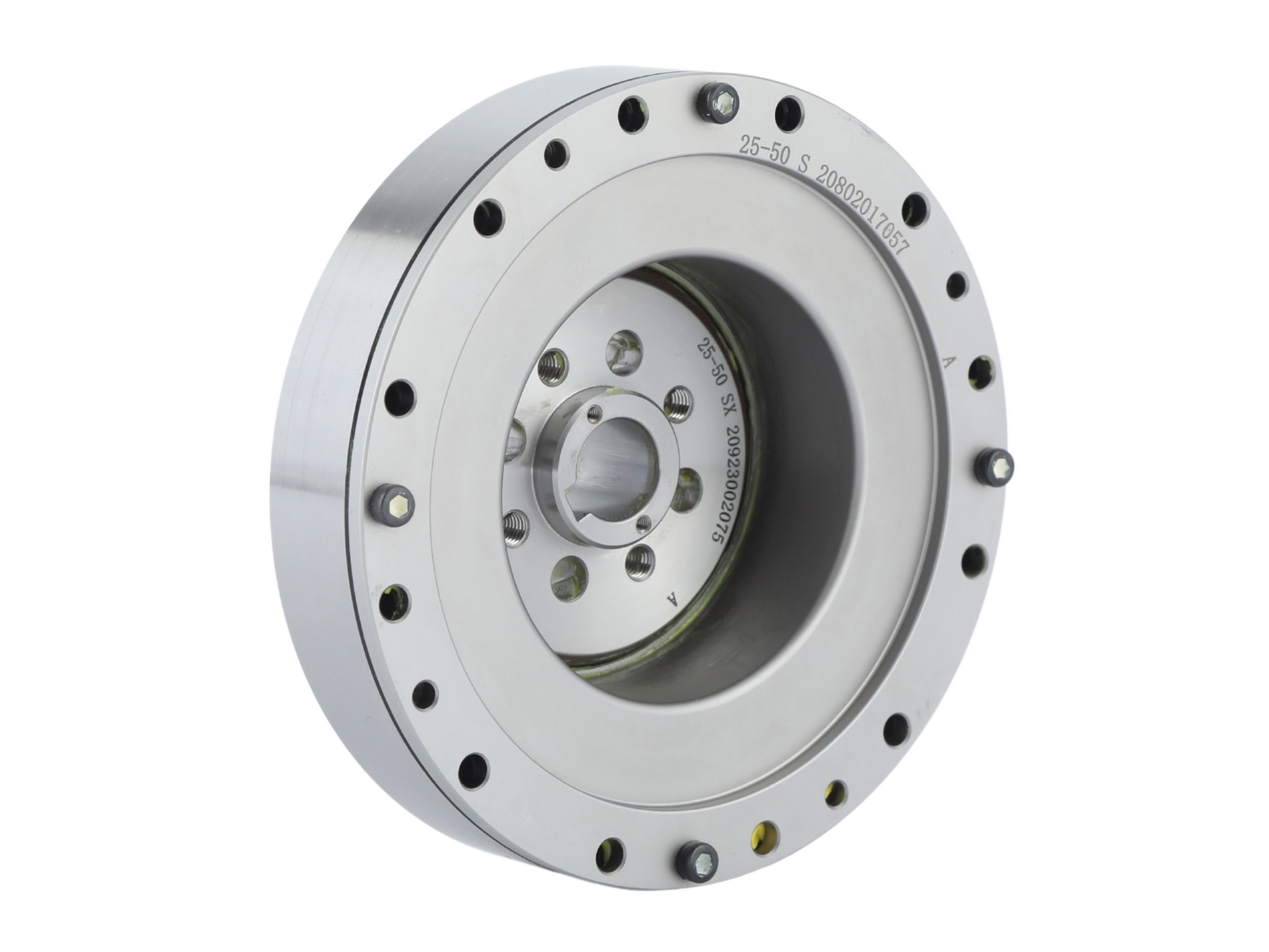

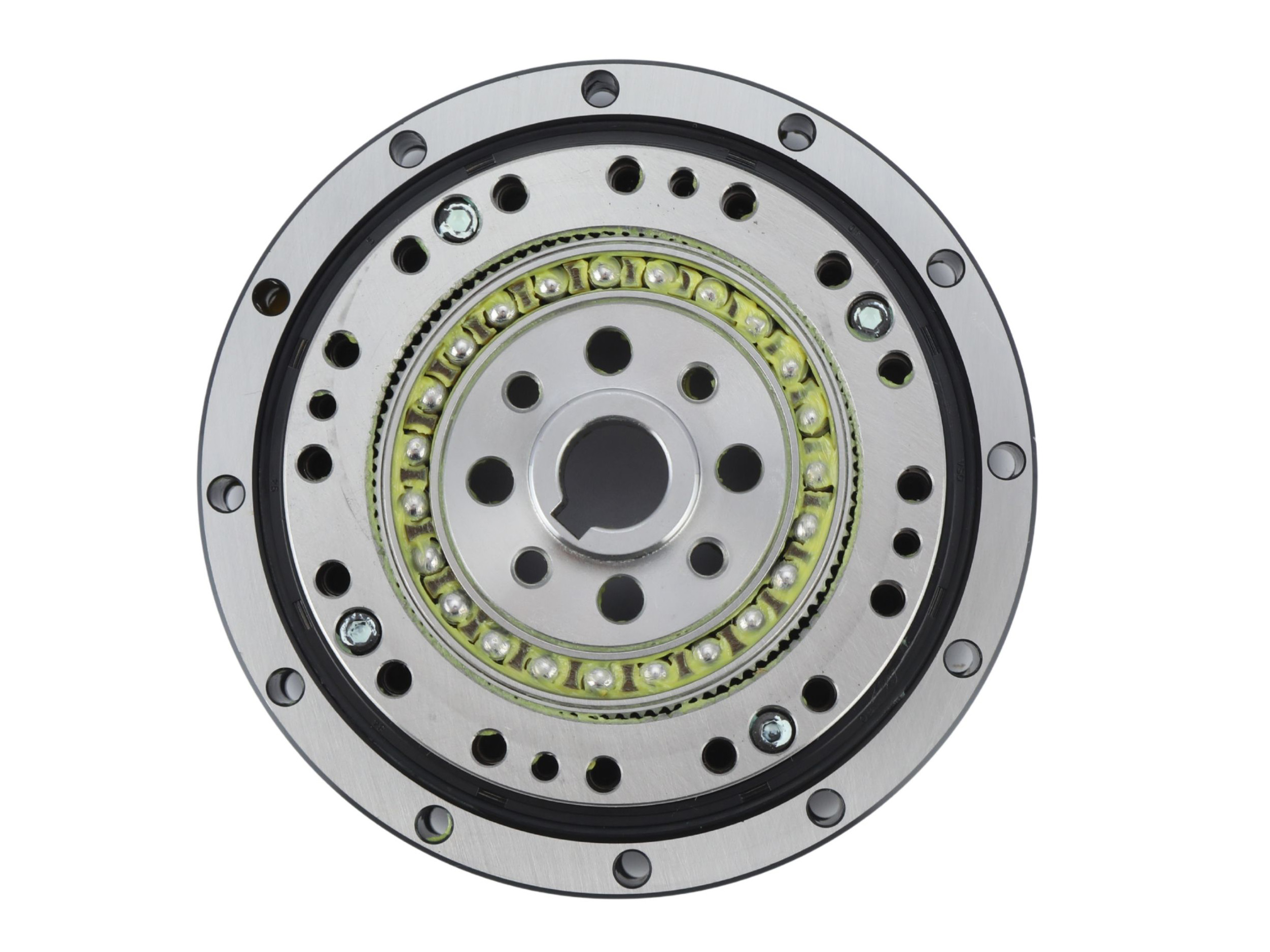

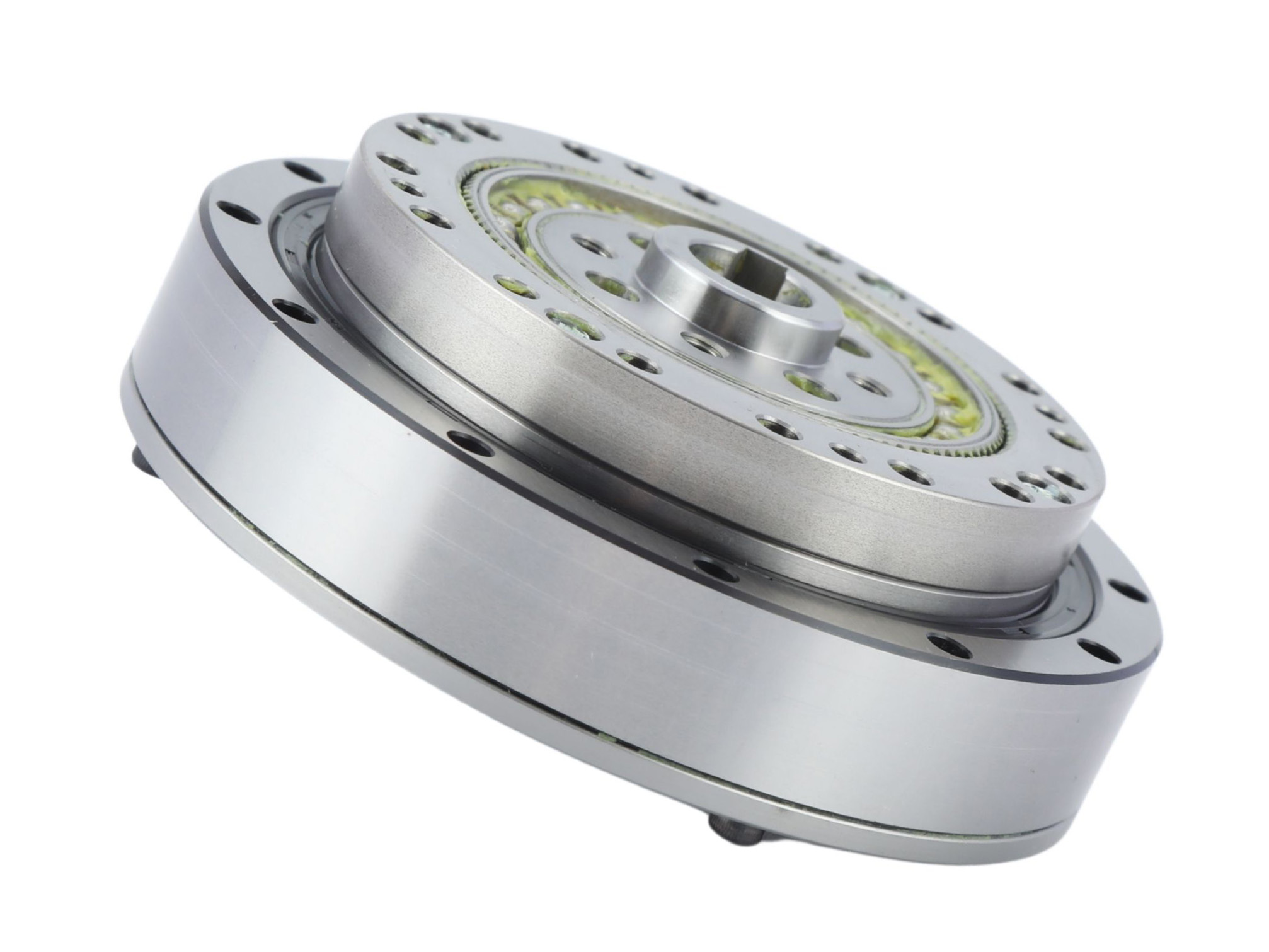

콤팩트 디자인 고토크 중하중 스트레인 웨이브 기어박스

Name: 콤팩트 디자인 고토크 중하중 스트레인 웨이브 기어박스
SKU: 0

● 소개

FHG-SJ 시리즈 스트레인 웨이브 기어박스는 기존 감속기에 비해 콤팩트한 축방향 치수를 갖춘 고토크 및 중하중 애플리케이션용으로 설계되었습니다. 이는 탑햇 스타일 플렉스스플라인과 통합형 캠 웨이브 제너레이터를 통합하며, 캠 샤프트 보어는 특정 모터 모델에 맞게 맞춤 설정할 수 있습니다. 입력축은 키웨이 연결을 통해 웨이브 제너레이터의 내부 보어와 직접 인터페이스됩니다. 이 시리즈는 일반적으로 고정형 플렉스스플라인 엔드 및 출력형 서큘러 스플라인 엔드 구성를 사용합니다.

문의하기

특징

● 더 높은 토크 용량, 향상된 하중 지지 성능, 그리고 뛰어난 강성

● 일체형 캠 구조로 설치가 간소화되며 다양한 장착 구성이 가능합니다

● 탁월한 회전 정밀도와 반복 가능한 위치 결정 정밀도

● 동축 입력/출력 정렬

● 기존 감속기에 비해 컴팩트한 축방향 치수

사양

시트 1



모델	감속 비	입력 2000r/min에서의 정격 토크		기동/정지 시 피크 토크		허용 최대. 평균 부하의 값 토크		순간 허용 최대 토크		허용 최대 입력 회전 속도(r/min)	허용 평균 입력 회전 속도(r/min)	백래시	중량
모델	감속 비	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	그리스 윤활	그리스 윤활	arcsec	kg
FHG-45-50-SJ	50	229	23	650	66	584	60	1235	126	3800	3000	12	6.5
FHG-45-80-SJ	80	407	42	918	94	507	52	1651	168	3800	3000	8	6.5
FHG-45-100-SJ	100	457	47	982	100	650	66	2041	208	3800	3000	6	6.5
FHG-45-120-SJ	120	524	53	1070	109	806	82	2288	233	3800	3000	5	6.5
FHG-45-160-SJ	160	524	53	1147	117	819	84	2483	253	3800	3000	4	6.5
FHG-50-80-SJ	80	484	49	1223	125	675	69	2418	247	3500	2500	8	9.6
FHG-50-100-SJ	100	612	62	1274	130	866	88	2678	273	3500	2500	6	9.6
FHG-50-120-SJ	120	692	71	1404	143	1057	108	2678	273	3500	2500	5	9.6
FHG-50-160-SJ	160	692	71	1534	157	1096	112	3187	325	3500	2500	4	9.6
FHG-58-80-SJ	80	714	73	1924	196	1003	102	3187	325	3000	2200	6	13.5
FHG-58-100-SJ	100	905	92	2067	211	1378	141	4134	422	3000	2200	5	13.5
FHG-58-120-SJ	120	971	99	2236	228	1547	158	4329	442	3000	2200	4	13.5
FHG-58-160-SJ	160	971	99	2392	244	1573	161	4459	455	3000	2200	3	13.5
FHG-65-80-SJ	80	971	99	2743	280	1352	138	4836	493	2800	1900	6	19.5
FHG-65-100-SJ	100	1238	126	2990	305	1976	202	6179	631	2800	1900	5	19.5
FHG-65-120-SJ	120	1238	126	3263	333	2041	208	6179	631	2800	1900	4	19.5
FHG-65-160-SJ	160	1238	126	2419	349	2041	208	6179	631	2800	1900	3	19.5

다운로드(3D /PDF)
