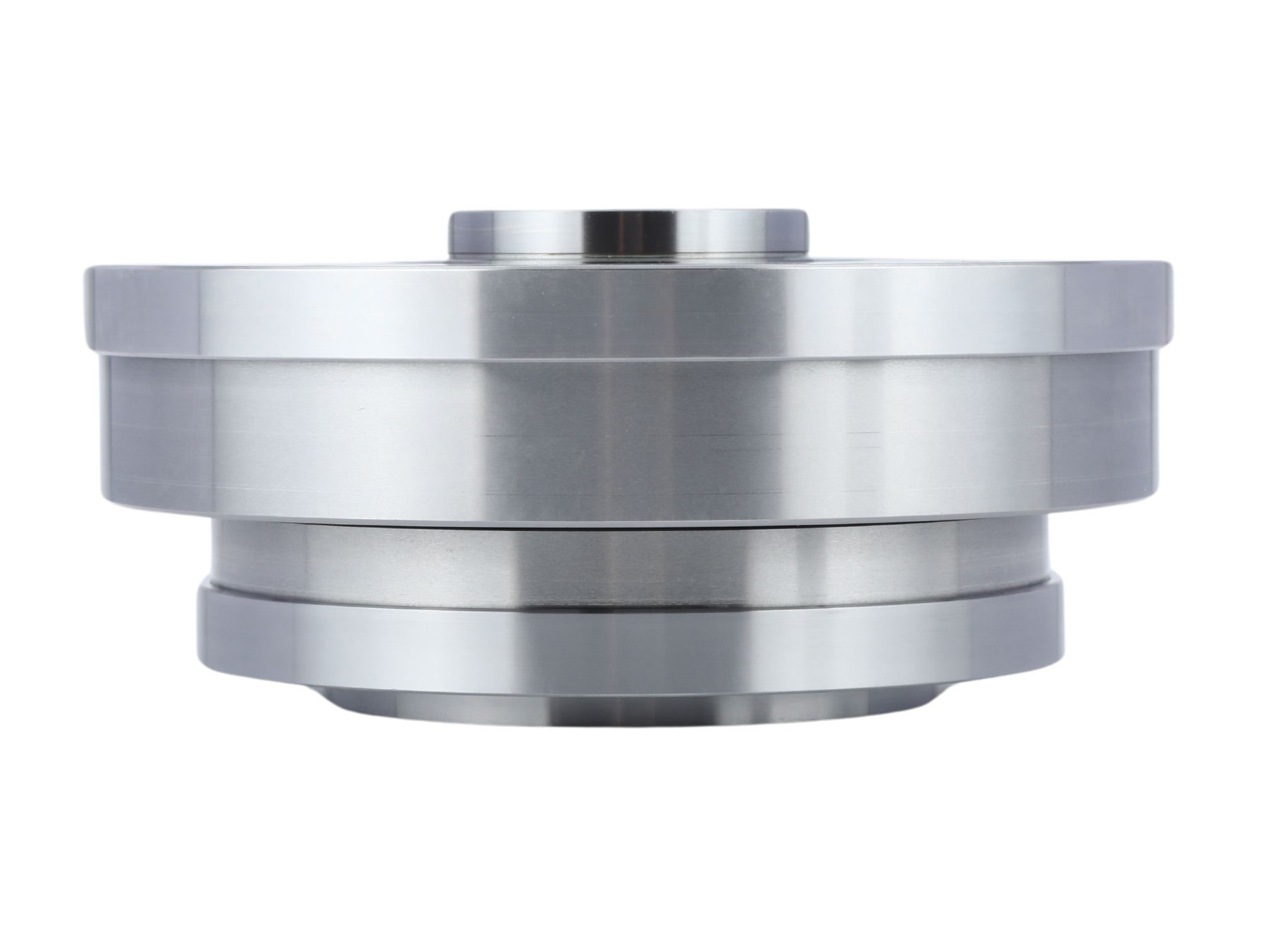

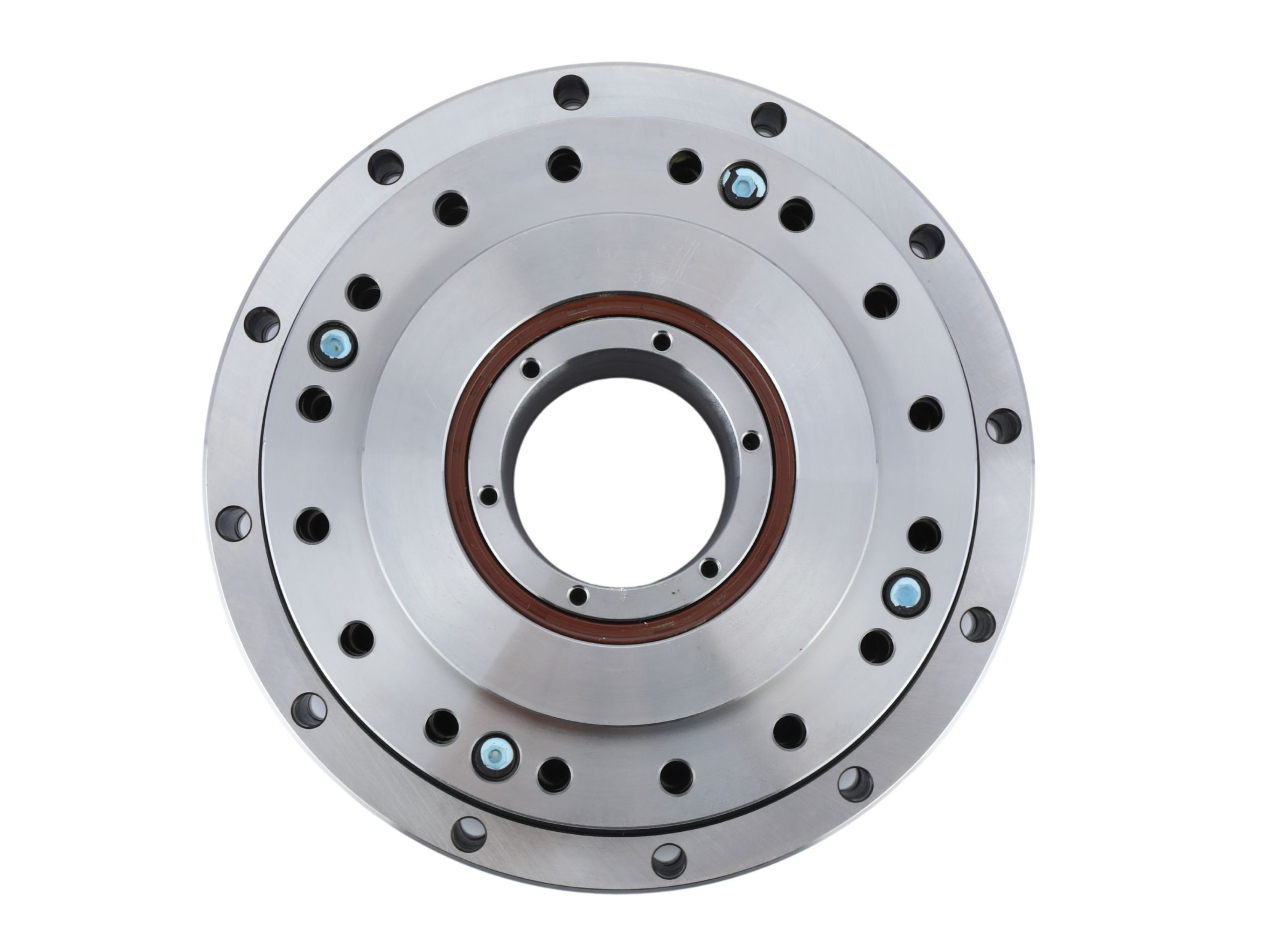

고토크 모자형 대구경 중공축 하모닉 감속기

Name: 고토크 모자형 대구경 중공축 하모닉 감속기
SKU: 0

● 소개

FHG-AH 시리즈 하모닉 감속기는 고토크, 대구경 중공축, 중하중 적용 분야를 위해 설계되었습니다. 상단 모자형 플렉스스플라인과 초대형 중공축 구조의 웨이브 제너레이터 캠을 특징으로 하며, 이 시리즈는 중앙 공동을 통해 케이블, 리드 스크루 및 광학 경로를 손쉽게 배선할 수 있게 하여 대형 부품 통과와 관련된 문제를 효과적으로 해결합니다. 이러한 요구 사항에 최적화된 솔루션을 제공합니다. 이 시리즈는 일반적으로 입력 통합을 위해 동기 풀리 연결 또는 대구경 중공축 기어 구조를 사용합니다.

문의하기

특징

● 대형 중공 샤프트 및 보어 설계로 대형 부품의 통과가 용이함

● 증가된 토크 용량, 향상된 하중 지지 성능, 뛰어난 강성

● 탁월한 회전 정밀도 및 반복 위치 결정 정밀도

● 특수 토크, 중공 샤프트/보어 일체화, 고하중 성능이 요구되는 기계에 이상적

사양

시트 1



모델	감속 비율	입력 2000r/min에서의 정격 토크		기동/정지 시 피크 토크		허용 최대 평균 부하 토크 값		순간 허용 가능한 최대 토크		허용 최대 입력 회전 속도(r/min)	허용 평균 입력 회전 속도(r/min)	백래시	중량
모델	감속 비율	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	그리스 윤활	그리스 윤활	각초	kg
FHG-45-50-AH	50	229	23	650	66	584	60	1235	126	3800	3000	12	10
FHG-45-80-AH	80	407	42	918	94	507	52	1651	168	3800	3000	8	10
FHG-45-100-AH	100	457	47	982	100	650	66	2041	208	3800	3000	6	10
FHG-45-120-AH	120	524	53	1070	109	806	82	2288	233	3800	3000	5	10
FHG-45-160-AH	160	524	53	1147	117	819	84	2483	253	3800	3000	4	10
FHG-50-80-AH	80	484	49	1223	125	675	69	2418	247	3500	2500	8	15
FHG-50-100-AH	100	612	62	1274	130	866	88	2678	273	3500	2500	6	15
FHG-50-120-AH	120	692	71	1404	143	1057	108	2678	273	3500	2500	5	15
FHG-50-160-AH	160	692	71	1534	157	1096	112	3187	325	3500	2500	4	15
FHS-58-50-AH	50	176	18	1020	104	260	27	1960	200	3000	2200	10	20
FHG-58-80-AH	80	714	73	1924	196	1003	102	3187	325	3000	2200	6	20
FHG-58-100-AH	100	905	92	2067	211	1378	141	4134	422	3000	2200	5	20
FHG-58-120-AH	120	971	99	2236	228	1547	158	4329	442	3000	2200	4	20
FHG-58-160-AH	160	971	99	2392	244	1573	161	4459	455	3000	2200	3	20
FHG-65-80-AH	80	971	99	2743	280	1352	138	4836	493	2800	1900	6	28.5
FHG-65-100-AH	100	1238	126	2990	305	1976	202	6179	631	2800	1900	5	28.5
FHG-65-120-AH	120	1238	126	3263	333	2041	208	6179	631	2800	1900	4	28.5
FHG-65-160-AH	160	1238	126	3419	349	2041	208	6179	631	2800	1900	3	28.5
