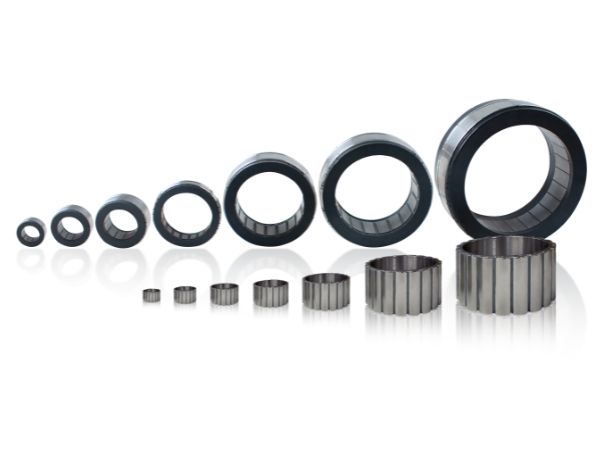

FM2 로봇용 고토크 밀도 프레임리스 모터

Name: FM2 로봇용 고토크 밀도 프레임리스 모터
SKU: -1

● 소개

로봇용 HONPINE FM2 프레임리스 토크 모터는 FM1 시리즈에 비해 더 높은 성능과 더 다양한 구성 옵션을 제공하여 더 넓은 범위의 애플리케이션에 적합합니다. FM1 모터에 비해 모터 손실은 20% 감소하고 토크 출력은 10% 증가하여 작동 지속 시간이 연장됩니다.
FM2 시리즈는 φ50mm부터 φ127mm까지 6가지 직경으로 제공되며, 정격 속도는 1800 rpm부터 5500 rpm까지, 토크는 0.36 Nm부터 6.40 Nm까지, 출력은 207 W부터 608 W까지입니다. 정격 전압 범위는 24 V부터 70 V까지입니다. 옵션 구성에는 홀 센서, 온도 센서, 맞춤형 리드선 옵션이 포함됩니다.이 모터는 협동 로봇, 휴머노이드 로봇, 4족 보행 로봇, 산업용 로봇, 의료 재활 로봇에 널리 사용됩니다.

문의하기

특징

●뛰어난 출력 성능

탁월한 토크 밀도, 출력 밀도 및 코깅 토크 성능으로 업계를 선도합니다.

●유연한 통합

정밀한 피드백 및 제어를 위해 옵션 홀 센서, 온도 센서 및 권선 구성을 갖춘 조정 가능한 인터페이스를 제공합니다.

●탁월한 열 관리

최적화된 자기 회로 설계로 손실과 발열을 줄여 안정적인 작동을 보장합니다.

●글로벌 서비스 지원

디지털화된 제조는 안정적인 생산 능력을 보장하며, 글로벌 유통망과 신속 대응 지역 사무소의 지원을 받습니다.

●신뢰할 수 있는 품질

완전 자동화 생산 라인은 일관된 제품 품질, 안정성 및 신뢰성을 보장합니다.

사양

시트 1



모터 시리즈	모델	정격 토크 (mNm)	무부하 속도 (rpm)	정격 전류 (A)	정격 전압 범위 (VDC)	정격 출력 (W)
초고 고밀도 FM2	FM2-05008	0.36	6300	4.40	24-70	207
	FM2-05014	0.60	3900	4.60	24-70	211
	FM2-06008	0.48	6500	6.6	24-70	251
	FM2-06011	0.65	5000	6.5	24-70	259
	FM2-06026	1.4	4000	11.3	24-70	440
	FM2-07010	0.70	3110	4.40	24-70	183
	FM2-07018	1.4	4000	11.1	24-70	440
	FM2-08513	1.8	3000	11.0	24-70	471
	FM2-08523	2.86	3500	21.2	24-70	1048
	FM2-09408	1.58	4000	14.6	24-70	579
	FM2-09413	2.1	3500	14.9	24-70	660
	FM2-09416	2.8	3500	21.2	24-70	880
	FM2-09426	4	2650	22.9	24-70	838
	FM2-12718	3.6	3000	23.2	24-70	905
	FM2-12725	6.4	2900	36.9	24-70	1608

시트 2



제품 사양	정격 출력 (w)	정격 전압 (VDC)	정격 전류 (A)	정격 토크 (Nm)	최대 토크 (Nm)	정격 속도 (rpm)	전압 상수 (V/krpm)	토크 상수 (Nm/A)	관성 (kgm²*10-4)	중량 (kg)
08	207	48	4.4	0.36	1.08	5500	5.3	0.087	0.057	0.089
14	211	48	4.60	0.60	1.80	3360	8.5	0.141	0.083	0.141

시트 3



제품 사양	정격 출력 (w)	정격 전압 (VDC)	정격 전류 (A)	정격 토크 (Nm)	최대 토크 (Nm)	정격 속도 (rpm)	전압 상수 (V/krpm)	토크 상수 (Nm/A)	관성 (kgm²*10-4)	중량(kg)
08	251	48	6.6	0.48	1.43	5000	4.8	0.076	0.12	0.135
11	259	48	6.5	0.65	1.95	3800	6.5	0.108	0.17	0.175
26	440	48	11.3	1.4	4.2	3000	7.8	0.130	0.47	0.345

시트 4



제품 사양	정격 출력 (w)	정격 전압 (VDC)	정격 전류 (A)	정격 토크 (Nm)	최대 토크 (Nm)	정격 속도 (rpm)	전압 상수 (V/krpm)	토크 상수 (Nm/A)	관성 (kgm²*10-4)	중량 (kg)
10	183	48	4.40	0.70	3.00	2500	10.7	0.177	0.221	0.21
18	440	48	11.1	1.4	4.20	3000	8.10	0.135	0.389	0.332

시트 5



제품 사양	정격 출력 (w)	정격 전압 (VDC)	정격 전류 (A)	정격 토크 (Nm)	최대 토크 (Nm)	정격 속도 (rpm)	전압 상수 (V/krpm)	토크 상수 (Nm/A)	관성 (kgm²*10-4)	중량 (kg)
13	471	48	11.0	1.8	5.4	2500	10.8	0.179	0.606	0.326
23	1063	48	22.3	2.9	8.7	3500	8.40	0.139	1.263	0.629

시트 6



제품 사양	정격 출력 (w)	정격 전압 (VDC)	정격 전류 (A)	정격 토크 (Nm)	최대 토크 (Nm)	정격 속도 (rpm)	전압 상수 (V/krpm)	토크 상수 (Nm/A)	관성 (kgm²*10-4)	중량 (kg)
08	579	48	13.6	1.58	3.96	3500	7.5	0.124	0.68	0.44
13	660	48	14.9	2.1	5.25	3000	9	0.149	0.98	0.58
16	880	48	21.2	2.8	7	3000	8.9	0.147	1.3	0.72
26	838	48	22.9	4	10	2000	11.4	0.189	1.89	1.13

시트 7



제품 사양	정격 출력 (w)	정격 전압 (VDC)	정격 전류 (A)	정격 토크 (Nm)	최대 토크 (Nm)	정격 속도 (rpm)	전압 상수 (V/krpm)	토크 상수 (Nm/A)	관성 (kgm²*10-4)	중량 (kg)
18	905	48	23.2	3.6	14.4	2400	10.4	0.172	5.3	1.07
25	1608	48	36.9	6.4	19.2	2400	11	0.182	7.4	1.42

시트 8


