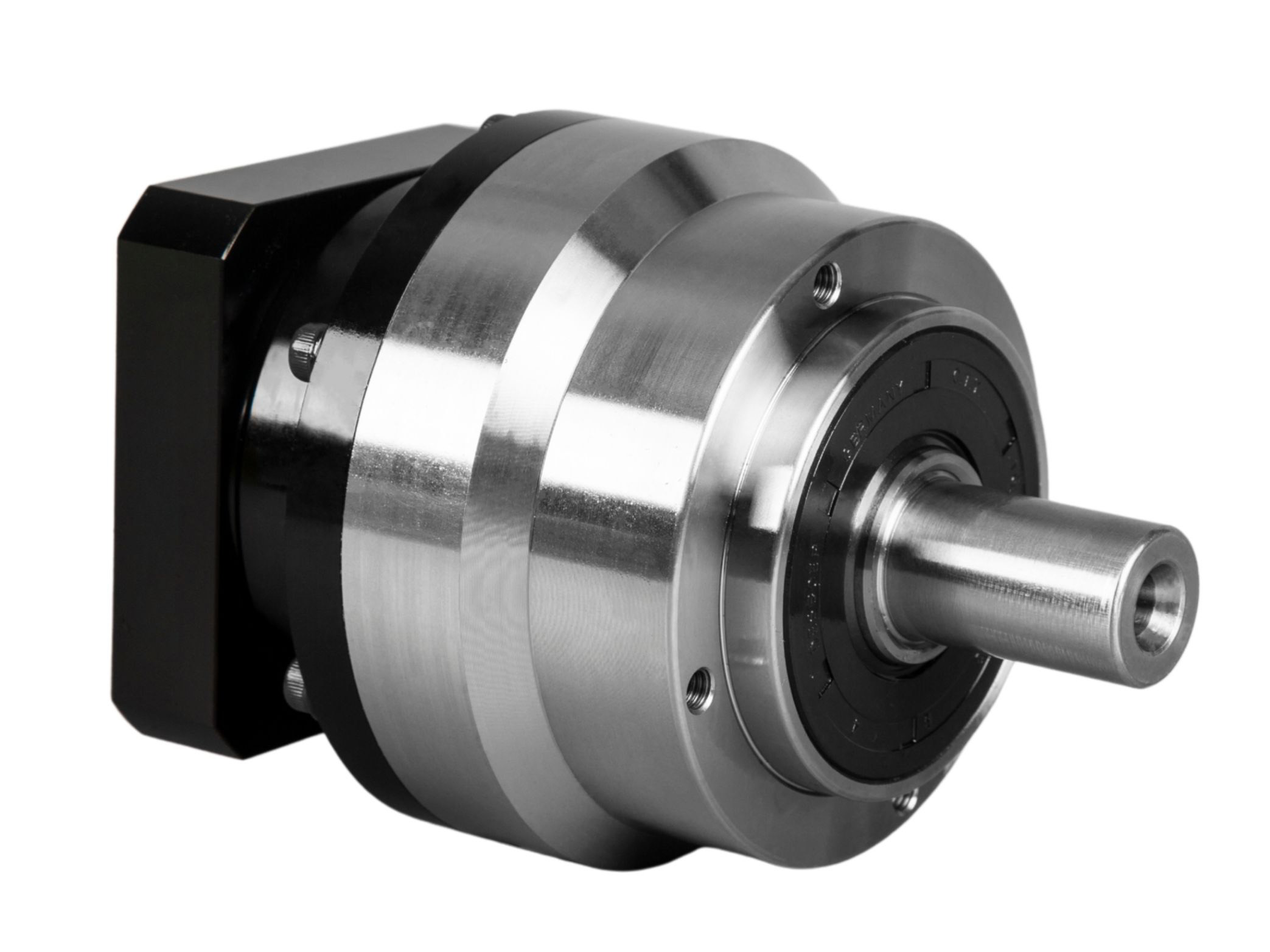

원형 플랜지 고정밀 감속 유성 기어박스

Name: 원형 플랜지 고정밀 감속 유성 기어박스
SKU: 0

● 소개

샤프트 출력 원형 플랜지 유성 기어박스는 입력축과 출력축이 동일 평면상에 위치하며, 두 축 사이가 수직 90° 배치된 유성 기어 전달 시스템입니다. 이 기어박스는 원형 하우징과 원형 출력 플랜지를 갖추고 있습니다. 동력 전달과 속도 감속은 다단 기어 맞물림을 통해 이루어집니다. 콤팩트하고 공간 효율적인 설계로 인해 공간 제약이 있거나 수직 입력-출력 방향이 요구되는 일반 산업용 응용 분야에 이상적입니다.

문의하기

특징

● 원형 하우징 및 플랜지 설계

기어박스 하우징과 출력 플랜지는 원형 구조를 채택합니다. 나사는 상단에서 수직 아래 방향으로 체결되며, 원형 출력단에는 특정 고객 요구 사항을 충족하기 위해 추가 플랜지를 맞춤 제작할 수 있습니다.

● 90도 입력-출력 구성
수직 샤프트 배열은 공간 활용을 최적화하고 출력 토크의 방향을 전환합니다.

● 고효율 헬리컬 및 베벨 기어
헬리컬 기어와 일체형 베벨 기어 세트를 결합하여 사용하며, 다단 변속에서 90% 이상의 효율을 유지합니다.

● 초고정밀 및 저백래시
정밀 연삭 기어와 콜렛형 잠금 메커니즘이 백래시를 ≤2 arcminutes (1/30 of a degree)까지 최소화하여, 서보 시스템의 엄격한 위치 결정 정밀도 요구를 충족합니다.

● 탁월한 부하 용량
다치 맞물림 설계는 부하를 고르게 분산합니다. 침탄 및 담금질 처리된 기어와 니들 롤러 베어링의 조합은 최대 수천 Nm의 출력 토크와 뛰어난 충격 저항성을 제공합니다.

● 소음 저감 및 무진동 안정성
특허받은 소음 저감 구조와 헬리컬 치형 구름 맞물림 기술은 작동 소음을 최소 수준으로 줄이는 동시에, 부드럽고 진동 없는 성능을 보장합니다.

● 향상된 내구성 및 무정비
고급 씰과 평생 윤활 기술은 고온 또는 심한 분진 노출의 극한 환경에서도 20,000 시간 이상의 기어 수명을 보장합니다.

사양

시트 1



사양		단수	감속비	NE070	NE090	NE120	NE155	NE205	NE235
정격 출력 토크	Nm	단단	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		이단	15	50	120	190	320	550	1080
			16	—	—	—	—	—	—
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
회전 관성	Kg.cm3	단단	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		이단	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	—	—	—	—	—	—
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

시트 2



파라미터 표		단수	감속비	NE070	NE090	NE120	NE155	NE205	NE235
최대 가속 토크	Nm	1,2	정격 출력 토크의 1.8배
비상 정지 토크	Nm	1,2	정격 출력 토크의 3배
정격 입력 속도	rmp	1	3~10	5000	4000	4000	3000	3000	2000
정격 입력 속도	rmp	2	15~100	5000	4000	4000	3000	3000	2000
최대 입력 속도	rmp	1	3~10	10000	8000	8000	6000	6000	4000
최대 입력 속도	rmp	2	15~100	10000	8000	8000	6000	6000	4000
초정밀 백래시	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1
초정밀 백래시	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3
정밀 백래시	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3
정밀 백래시	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
표준 백래시	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
표준 백래시	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
비틀림 강성	Nm/arcmin	1,2	3~100	8	14	27	52	148	305
최대 반경 방향 힘	N	1,2	3~100	1730	3250	7000	9600	14500	27800
최대 축 방향 힘	N	1,2	3~100	865	1625	3500	4800	7250	13900
전도 모멘트	Nm	1,2	3~100	77	152	325	530	920	1840
수명	hr	1,2	3~100	20000hr(연속 운전 10000hr)
효율	%	1	3~10	≥97%
효율	%	2	15~100	≥94%
중량	kg	1	3~10	1.4	3.3	6.9	13.0	31.0	48.0
중량	kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
작동 온도	℃	1,2	3~100	-10℃-90℃
윤활		1,2	3~100	합성 그리스
보호 등급		1,2	3~100	IP65
장착 방향		1,2	3~100	임의 방향
소음 수준 (N1=3000rpm,무부하)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70
소음 수준 (N1=3000rpm,무부하)	dB(A)	2	15~100	≤58	≤60	≤63	≤65	≤67	≤70
