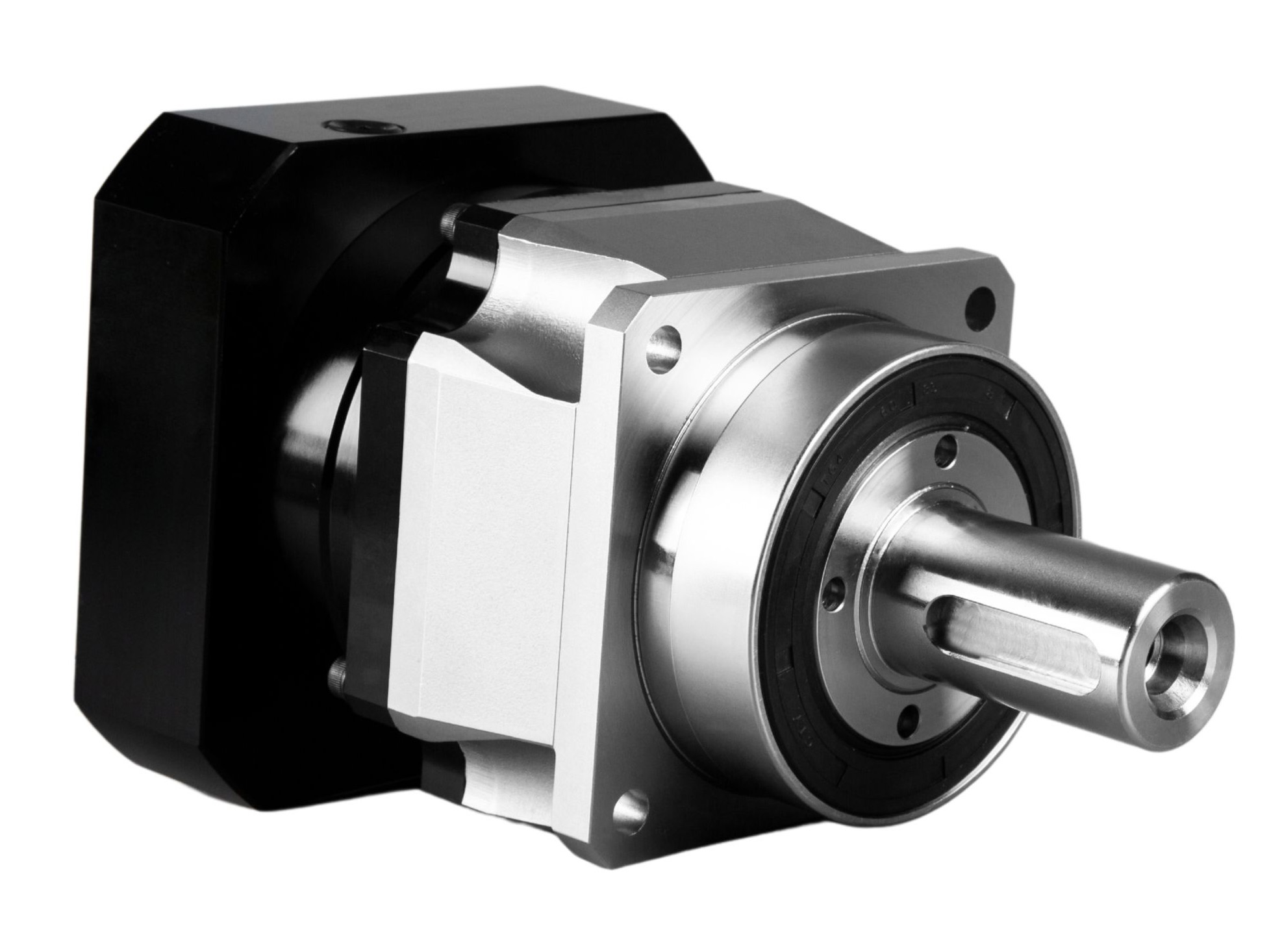

베벨 트랜스미션 기어 구동 샤프트 장착형 유성 기어박스

Name: 베벨 트랜스미션 기어 구동 샤프트 장착형 유성 기어박스
SKU: 0

● 소개

샤프트 출력 고하중 용량 유성 기어 드라이브는 수직 90° 입력-출력 샤프트 구성을 갖춘 컴팩트한 전달 시스템으로, 두 샤프트는 동일 평면상에 정렬되어 있습니다. 출력단에는 극한의 반경 방향 힘과 전복 모멘트를 견딜 수 있도록 고하중 테이퍼 롤러 베어링이 적용됩니다. 동력 전달 및 속도 감속은 다단 기어 맞물림을 통해 이루어지므로, 수직 토크 전환이 필요한 공간 제약이 있는 산업용 응용 분야, 특히 높은 전복 모멘트 요구가 있는 공작기계에 이상적입니다.

문의하기

특징

● 고하중 테이퍼 롤러 베어링
출력단에는 고하중 테이퍼 롤러 베어링이 통합되어 있어 높은 반경 방향 힘과 전복 모멘트를 처리합니다.

● 90-Degree 입력-출력 구성
수직 샤프트 레이아웃은 공간 효율성을 최적화하고 출력 토크 방향을 전환합니다.

● 고효율 헬리컬 및 베벨 기어
헬리컬 기어와 통합 베벨 기어 세트를 적용하여 다단 전달에서 90% 이상의 효율을 보장합니다.

● 초고정밀 및 최소 백래시
정밀 기어 연삭과 콜릿형 잠금 시스템은 백래시를 ≤2 arcminutes (1/30°)까지 줄여 서보 시스템의 엄격한 위치 결정 정확도 기준을 충족합니다.

● 탁월한 하중 용량
다치 맞물림은 하중을 균일하게 분산합니다. 침탄/담금질 기어 및 니들 롤러 베어링과 결합되어 수천 Nm에 달하는 출력 토크와 뛰어난 충격 저항성을 제공합니다.

● 소음 저감 및 무진동 안정성
특허받은 소음 감쇠 기술과 헬리컬 톱니 구름 맞물림 설계는 정숙한 작동 (≤50dB)과 매끄럽고 진동 없는 성능을 보장합니다.

● 장수명 및 유지보수 없는 작동
프리미엄 씰과 평생 윤활은 고온 또는 분진 환경과 같은 극한 조건에서도 기어 수명을 20,000시간 이상으로 연장합니다.

사양

시트 1



파라미터 표		단수	감속비	NF060	NF075	NF100	NF140	NF180	NF220	NF250
정격 출력 토크	Nm	단단	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	—	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		이단	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	—	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	—	—	—	460	—	—	—
			50	50	160	310	610	1180	2000	3100
			60	—	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	—	—
			100	35	110	220	460	950	1250	1850
회전 관성	Kg.cm3	단단	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	—	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		이단	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	—
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	—	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	—	—	—	2.71	—	—	—
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	—	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	—	—
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

시트 2



파라미터 표		단수	감속비	NF060	NF075	NF100	NF140	NF180	NF220	NF250
최대 가속 토크	Nm	1,2	3~100	정격 출력 토크의 1.8배
비상 정지 토크	Nm	1,2	3~100	정격 출력 토크의 3배
정격 입력 속도	rmp	1	3~10	4000	4000	4000	3000	3000	2000	1500
정격 입력 속도	rmp	2	15~100	4500	4500	4000	3000	3000	2000	2500
최대 입력 속도	rmp	1	3~10	8000	8000	8000	6000	6000	4000	2500
최대 입력 속도	rmp	2	15~100	8000	8000	8000	6000	6000	4000	4000
초정밀 백래시	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1	≤1
초정밀 백래시	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3	≤3
정밀 백래시	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
정밀 백래시	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
표준 백래시	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
표준 백래시	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
비틀림 강성	Nm/arcmin	1,2	3~100	8	14	31	57	182	400	580
최대 반경 방향 힘	N	1,2	3~100	2630	4800	9450	15200	23000	34000	58000
최대 축 방향 힘	N	1,2	3~100	1650	3800	6250	12000	14500	23000	59000
전도 모멘트	Nm	1,2	3~100	154	365	990	1900	2870	5550	8500
수명	hr	1,2	3~100	20000hr(연속 운전 10000hr)
효율	%	1	3~10	≥97%
효율	%	2	15~100	≥94%
중량	kg	1	3~10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
중량	kg	2	15~100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
작동 온도	℃	1,2	3~100	-10℃-90℃
윤활		1,2	3~100	합성 그리스
보호 등급		1,2	3~100	IP65
장착 방향		1,2	3~100	임의 방향
소음 수준 (N1=3000rpm,무부하)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70	≤72
소음 수준 (N1=3000rpm,무부하)	dB(A)	2	15~100	≤60	≤60	≤63	≤65	≤67	≤70	≤72
