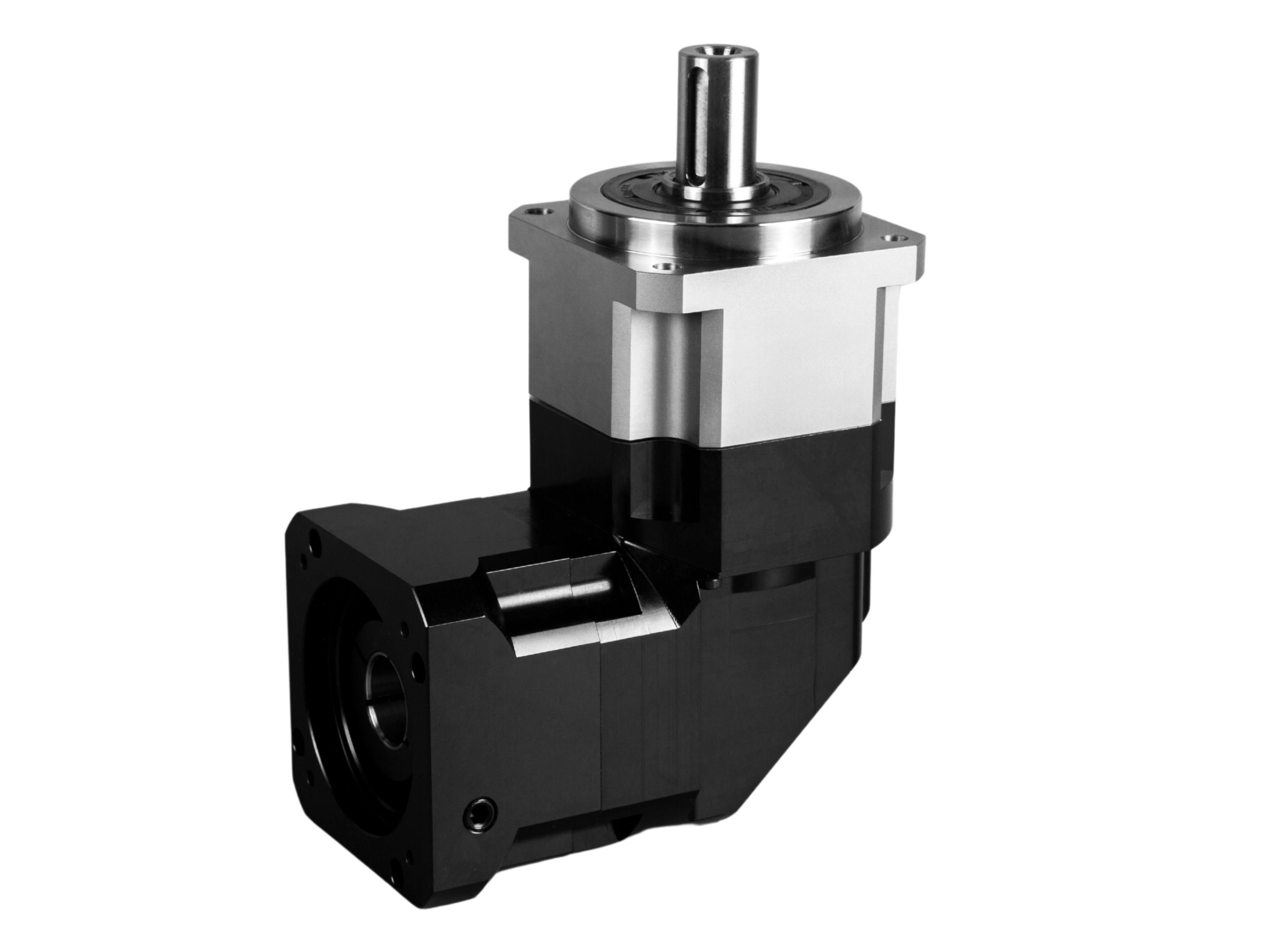

직각 사각 하우징 출력 플랜지 유성 감속기

Name: 직각 사각 하우징 출력 플랜지 유성 감속기
SKU: 0

● 소개

직각 사각 프레임 출력 유성 감속기는 입력축과 출력축이 동일한 평면상에 놓이고 두 축 사이가 수직 90°로 배치된 유성 기어 전달 장치입니다. 사각 하우징과 사각 출력 플랜지를 특징으로 하며, 이 감속기는 다단 기어 맞물림을 통해 동력 전달과 감속을 실현합니다. 컴팩트한 구조와 공간 절약의 장점을 제공하여, 공간 제약 준수 또는 수직 입출력 방향 배치가 필요한 일반 산업 응용 분야에 특히 적합합니다.

문의하기

특징

● 사각 하우징 및 출력 플랜지
감속기 하우징과 출력 플랜지는 사각 구조를 채택하고 있습니다. 나사는 하단에서 상단 방향으로 체결되어 장치를 설치 구조물에 고정합니다.

● 90 Degree 입력 및 출력 방향
입력축과 출력축은 90 degrees로 배치되어 공간을 절약하고 출력 방향을 변경합니다.

● 고효율 헬리컬 및 베벨 기어
모든 기어는 헬리컬 치형을 사용하며, 일체형 베벨 기어 세트를 적용하여 높은 전달 효율을 보장합니다. 다단 전달은 90% 이상의 효율을 유지합니다.

● 고정밀 및 저백래시
정밀 기어 연삭 공정과 콜렛 방식 잠금 메커니즘은 백래시를 2 arcminutes (1/30 of a degree) 이내로 최소화하여 서보 시스템의 엄격한 위치 결정 정밀도 요구를 충족합니다.

● 고하중 용량
다중 치형 맞물림 설계는 하중을 균등하게 분산시킵니다. 침탄 및 담금질 처리된 기어와 니들 롤러 베어링의 조합으로, 감속기는 최대 수천 Nm의 출력 토크와 뛰어난 충격 저항성을 제공합니다.

● 소음 저감 및 안정성
특허받은 소음 저감 구조와 헬리컬 치면 구름 맞물림 설계는 작동 소음을 크게 줄이는 동시에 진동 없는 부드러운 운전을 보장합니다.

● 내구성 및 유지보수 불필요 설계
고급 씰과 평생 윤활 기술은 기어의 서비스 수명을 20,000 hours 이상으로 연장합니다. 이 감속기는 고온 및 분진 환경을 포함한 가혹한 작동 조건을 견딜 수 있습니다.

사양

시트 1



사양		단수	감속비	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
정격 출력 토크	Nm	단일	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			12	50	140	290	570	1040	1800
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		이단	15	50	120	190	320	550	1080
			16	—	—	—	—	990	1610
			25	55	150	310	610	1140	1900
			30	50	120	190	320	550	1080
			35	55	150	310	610	1140	1900
			40	55	150	310	610	1140	1900
			45	55	150	310	610	1140	1900
			50	55	150	310	610	1140	1900
			60	55	150	310	610	1140	1900
			70	55	150	310	610	1140	1900
			80	55	150	310	610	1140	1900
			90	55	150	310	610	1140	1900
			100	55	150	310	610	1140	1900
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
회전 관성	Kg.cm3	단단	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			12	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.7	1.87	6.25	21.80	65.60	145.82
			16	0.7	1.87	6.25	21.80	65.60	145.82
			20	0.7	1.87	6.25	21.80	65.60	145.82
		이단	15.00	0.09	0.35	2.25	6.84	23.40	68.90
			16	—	—	—	—	23.40	68.90
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

시트 2



파라미터 표		단수	감속비	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
최대 가속 토크	Nm	1,2	정격 출력 토크의 1.8배
비상 정지 토크	Nm	1,2	정격 출력 토크의 3배
정격 입력 속도	rmp	1	3~20	5000	4000	4000	3000	3000	2000
정격 입력 속도	rmp	2	15~200	5000	4000	4000	3000	3000	2000
최대 입력 속도	rmp	1	3~20	10000	8000	8000	6000	6000	4000
최대 입력 속도	rmp	2	15~200	10000	8000	8000	6000	6000	4000
초정밀 백래시	arcmin	1	3~20	—	≤2	≤2	≤2	≤2	≤2
초정밀 백래시	arcmin	2	15~200	—	≤4	≤4	≤4	≤4	≤4
정밀 백래시	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4
정밀 백래시	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
표준 백래시	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤5
표준 백래시	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤7
비틀림 강성	Nm/arcmin	1,2	3~200	8	14	27	52	148	305
최대 반경 방향 힘	N	1,2	3~200	1730	3250	7000	9600	14500	27800
최대 축 방향 힘	N	1,2	3~200	865	1625	3500	4800	7250	13900
전도 모멘트	Nm	1,2	3~200	77	152	325	530	920	1840
수명	hr	1,2	3~200	20000hr(연속 운전 10000hr)
효율	%	1	3~20	≥95%
효율	%	2	15~200	≥92%
중량	kg	1	3~20	2.1	6.4	13.0	24.5	51.0	83.0
중량	kg	2	15~200	2.1	7.8	14.2	27.5	54.0	95.0
작동 온도	℃	1,2	3~200	-10℃-90℃
윤활		1,2	3~200	합성 그리스
보호 등급		1,2	3~200	IP65
장착 방향		1,2	3~200	임의 방향
소음 수준 (N1=3000rpm,무부하)	dB(A)	1	3~20	≤63	≤65	≤68	≤70	≤72	≤74
소음 수준 (N1=3000rpm,무부하)	dB(A)	2	15~200	≤63	≤65	≤68	≤70	≤72	≤74
