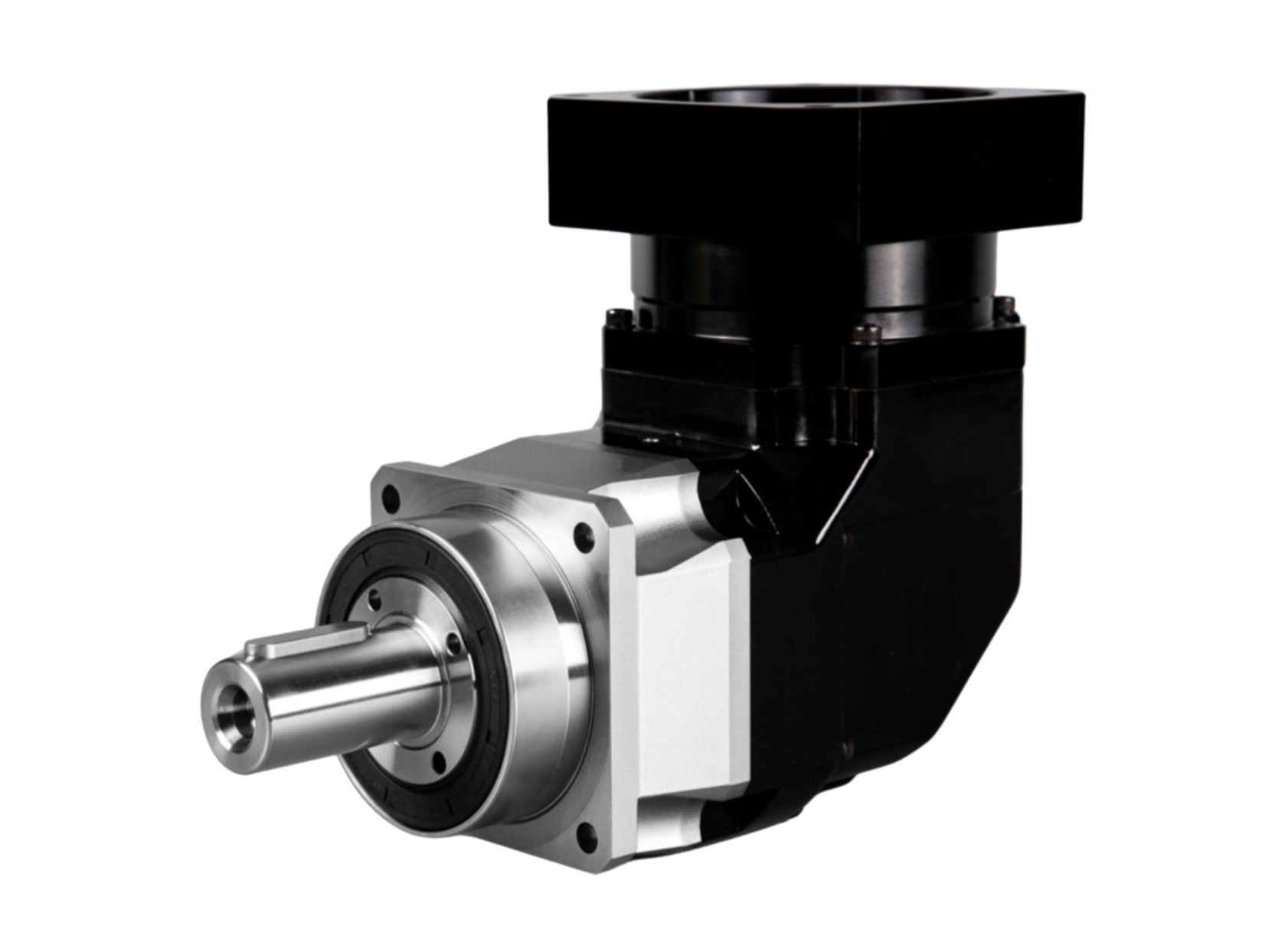

90도 입력 출력 롤러 베어링 유성 기어박스
● 소개
직각 고하중 유성 기어박스는 입력축과 출력축이 동일한 평면상에 배치되고, 그 사이가 수직 90도 구조를 이루는 유성 기어 전달 시스템입니다. 출력단은 고하중 테이퍼 롤러 베어링으로 보강되어 더 큰 반경 방향 힘과 전복 모멘트를 견딜 수 있습니다. 동력 전달과 감속은 다단 기어 맞물림을 통해 이루어집니다. 콤팩트하고 공간 효율적인 설계로 인해 공간 제약이 있거나 수직 입력-출력 방향이 필요한 일반 산업 응용 분야에 이상적이며, 특히 전복 모멘트에 대한 높은 저항성이 요구되는 공작기계에 적합합니다.
문의하기
특징
● 고하중 테이퍼 롤러 베어링
출력단에는 더 높은 반경 방향 힘과 전복 모멘트를 견딜 수 있도록 고하중 테이퍼 롤러 베어링이 적용됩니다.
● 90-Degree 입력-출력 구성
수직 샤프트 배열은 공간 활용을 최적화하고 출력 토크의 방향을 전환합니다.
● 고효율 헬리컬 및 베벨 기어
헬리컬 기어와 통합 베벨 기어 세트를 함께 사용하여 다단 전달에서 90% 이상의 효율을 유지합니다.
● 고정밀 및 저백래시
정밀 연삭 기어와 콜릿 방식 잠금 메커니즘이 백래시를 ≤2 arcminutes (1/30 of a degree)까지 최소화하여 서보 시스템의 엄격한 위치 결정 정확도 요구 사항을 충족합니다.
● 탁월한 부하 용량
다중 치형 맞물림이 부하를 고르게 분산합니다. 침탄 및 담금질 처리된 기어와 니들 롤러 베어링의 조합으로 출력 토크를 최대 수천 Nm까지 구현하며 우수한 충격 저항성을 제공합니다.
● 저소음 및 안정적인 작동
특허받은 소음 저감 기술과 헬리컬 치형 구름 맞물림 설계가 작동 소음을 줄이는 동시에 부드럽고 진동 없는 성능을 보장합니다.
● 내구성 및 유지보수 불필요 설계
고급 씰과 영구 윤활 기술을 통해 고온 또는 분진 노출과 같은 열악한 환경에서도 기어 수명이 20,000 시간을 초과하도록 보장합니다.
