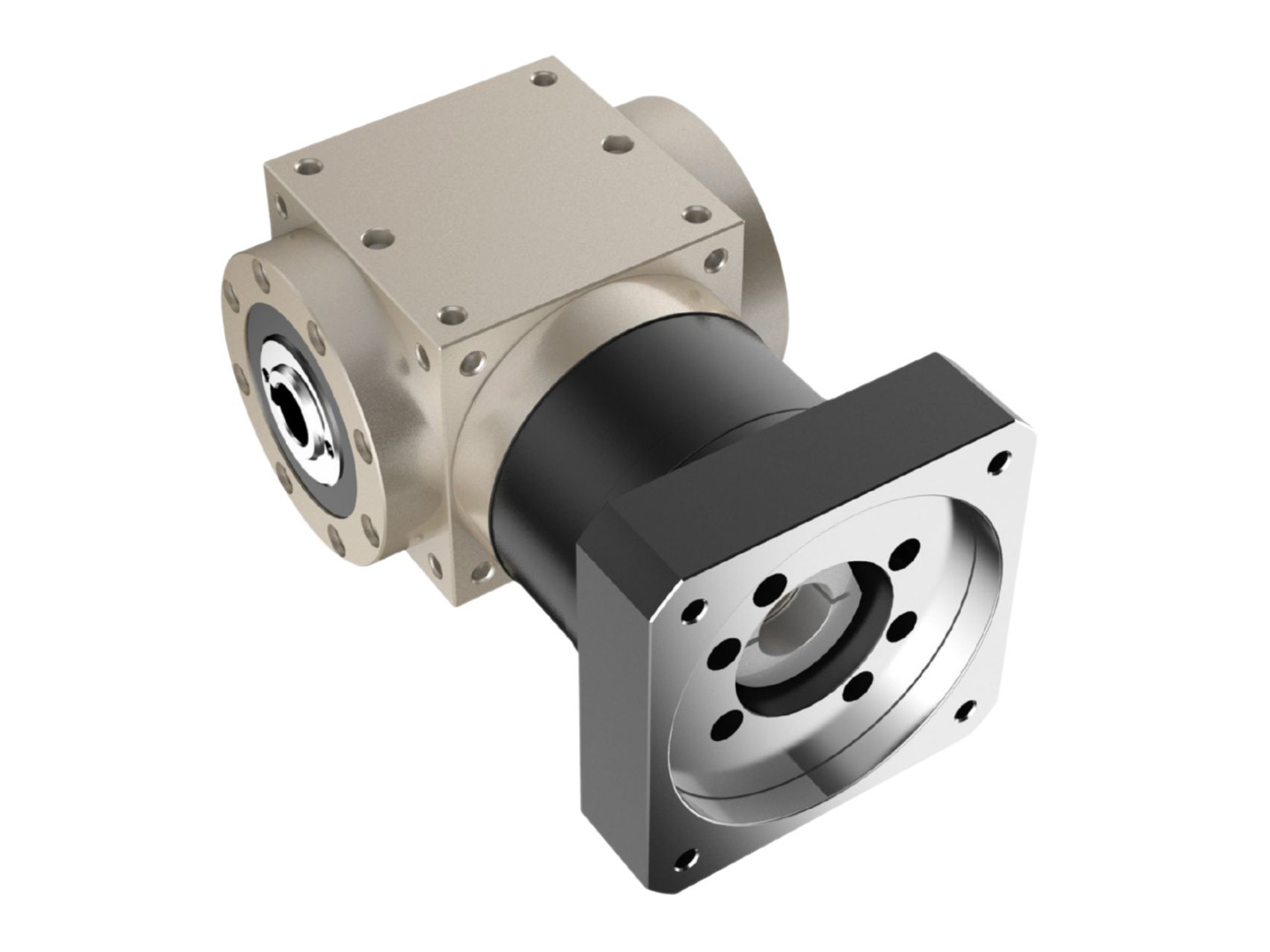

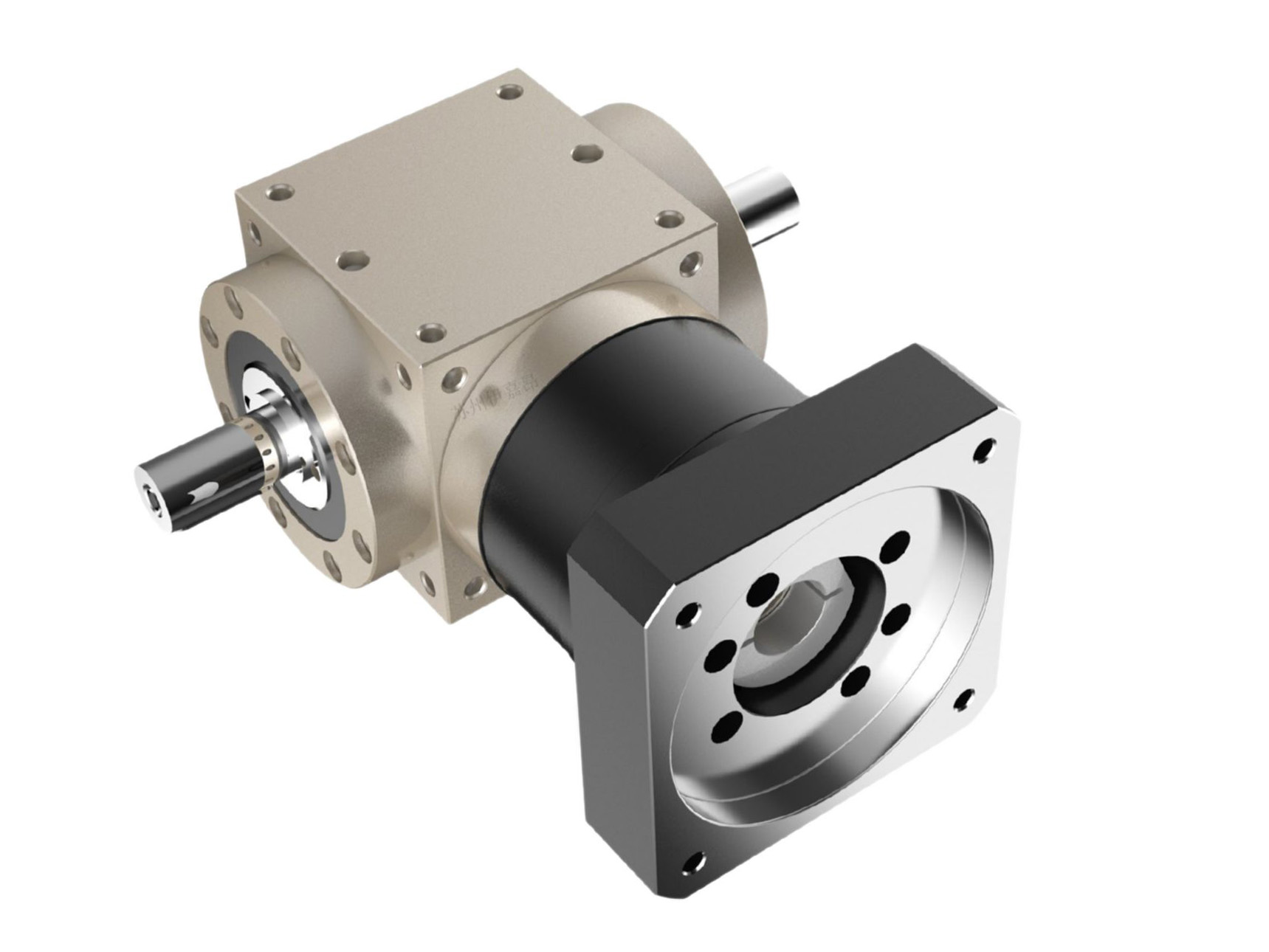

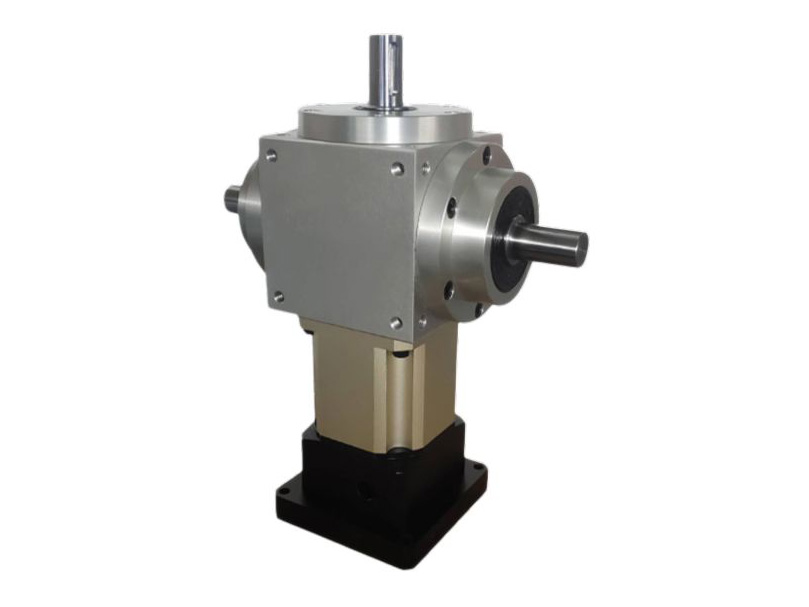

콤팩트 보어 입력 직각 90-degree 스파이럴 베벨 기어박스

Name: 콤팩트 보어 입력 직각 90-degree 스파이럴 베벨 기어박스
SKU: 0

● 소개

보어 입력 직각 스파이럴 베벨 기어박스는 보어 설계의 입력축과 모터에 직접 커플링하기 위한 연결 플랜지 플레이트를 갖추고 있습니다. 입력축과 출력축은 90-degree 각도로 배치되어 있으며, 스파이럴 베벨 기어 또는 베벨 기어와 같은 기어 메커니즘을 통해 동력 방향 전환을 구현합니다. 핵심 설계는 공간 효율 최적화에 중점을 두고 있어 산업 자동화 장비, CNC 공작기계, 포장 기계 및 콤팩트한 설치 또는 방향성 동력 전달이 필요한 기타 응용 분야에 적합합니다. 구체적인 운전 요구 사항에 따라 하우징 재질은 달라집니다: 알루미늄 하우징은 자동화 시스템 및 경량화가 중요한 시나리오에 우선 적용되며; 스테인리스강 하우징은 식품 가공, 제약, 해양 엔지니어링과 같은 내식성 환경에 적합합니다; 합금강 하우징은 스마트 창고 리프팅 시스템과 같은 중부하 응용 분야를 위해 설계되었습니다. 최적의 기어박스 성능을 보장하기 위해, 고객은 선정 시 제조업체에 자신의 운전 환경과 재질 요구 사항을 전달해야 합니다.

문의하기

특징

● 사용자 친화적 설계

축 보어 입력 및 모터 직접 연결용 연결 플랜지를 갖추어 사용이 편리합니다.

● 내부 베벨 기어 구조와 입력/출력축의 수직 배치는 장비 설치 면적을 최소화하여, 특히 설치 공간이 제한된 환경에 적합합니다.

● 높은 전달 효율 및 낮은 에너지 소비

정밀 기어 맞물림과 최적화된 윤활 시스템을 적용하여, 에너지 손실을 줄이면서 95% 이상의 전달 효율을 실현합니다.

● 고정밀 및 저소음

헬리컬 기어 또는 베벨 기어와 정밀 가공의 조합으로 백래시를 최소화하고, 정확한 위치 결정, 안정적인 작동 및 낮은 소음 수준을 구현합니다.

● 높은 하중 용량 및 내구성

고강도 소재(예: 고급 단조강)와 열처리 공정을 통해 하중 지지 능력을 강화하여, 큰 반경 방향 및 축 방향 하중을 지지하고 수명을 연장합니다.

● 다양한 출력 구성

다양한 출력 구성으로 제공됩니다: 중공 입력-축 출력, 중공 입력-중공 출력, 축 입력-축 출력, 축 입력-중공 출력.

● 적용 분야

리프팅 플랫폼 및 단일 모터 구동 멀티 모듈 시스템에 이상적입니다.

사양

시트 1



감속기 성능 데이터 (ATB 시리즈의 성능 및 사양은 AT 시리즈와 동일합니다)
사양		단수	감속비A	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR1	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL1 NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL1 NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR1	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR1	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR1
정격 출력 토크 T₂N (Nm)	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,692
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
최대 가속 토크 T₂B	Nm	1,2,3	1~500	정격 출력 토크의 1.5배
최대 가속 입력 속도 n₁B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
백래시 B	arcmin	1	1~5	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6
		2	7~50	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8
		3	75~500				≤10	≤10	≤10	≤10	≤10	≤10
허용 반경 방향 하중 F₂rBc 출력축 d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
허용 축 방향 하중 F₂aBc 출력축 d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
수명 D	hr	1,2,3	1~500	20,000
효율 η	%	1	1~5	≥98%
효율 η	%	23	7~500	≥94%
작동 온도	℃	1,2,3	1~500	-10℃~90℃
윤활				합성 윤활 그리스
소음 수준(n₁=1500rpm	dB(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

시트 2



감속기 성능 데이터
사양	단수	감속비A	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR1	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR
관성 모멘트 J₁	1	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.69	133.71	229.71	462.08
	2	7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
	3	75	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		100	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		125	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		150	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		200	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		250	-	-		0.15	0.15	0.50	0.50	2.79	2.79
		350		-		0.15	0.15	0.50	0.50	2.79	2.79
		500	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
