다이렉트 드라이브 DD 토크 모터
다이렉트 드라이브 모터(DDR)는 기어박스나 벨트와 같은 기계적 전달 장치 없이 부하를 직접 구동하는 모터입니다. 이러한 유형의 모터는 토크 모터라고도 합니다. 고에너지 영구 자석을 사용하여 높은 토크를 발생시킬 수 있습니다. 기존 모터와 달리 높은 토크를 통해 모션 시스템에 직접 연결할 수 있으므로 감속기, 기어박스, 벨트 및 기타 전달 부품이 필요하지 않습니다. 따라서 다이렉트 드라이브 모터라고 합니다.
고위생 기준 장비용 완전 밀폐형 직접 구동 리니어 모터 액추에이터완전 밀폐형 직접 구동 리니어 모터 액추에이터는 하우징 내부에 전체 구조가 완전히 밀봉되어 있어, 먼지, 수증기 및 기타 오염물이 내부 메커니즘으로 유입되는 것을 효과적으로 방지함으로써 수명을 연장합니다. 일반적으로 스테인리스강으로 제조되는 이러한 모듈은 우수한 내식성과 내구성을 제공합니다. 식품 가공, 제약, 의료기기와 같이 높은 위생 기준이 요구되는 산업에 이상적입니다.세부 정보- 단일 축 기계식 모션 리니어 모터 슬라이드 액추에이터TLSA-120-C1 단일 축 리니어 모터 모듈은 리니어 모터 슬라이드, 리니어 액추에이터 또는 정밀 포지셔닝 단라고도 하며, 전기 에너지를 직접 선형 기계 운동으로 변환합니다. 중간 전달 메커니즘을 제거함으로써 간소화된 구조, 긴 스트로크, 높은 가속도, 빠른 응답, 그리고 뛰어난 정밀도를 제공합니다. 따라서 반도체 산업, 신에너지 배터리 제조, 3C 전자 생산, 정밀 가공, 검사 장비, 레이저 절단 및 용접, 디스펜싱 및 코팅 기계, CNC 공작기계, 그리고 조각기에 널리 사용됩니다.세부 정보
- 자동화 시스템용 통합형 절대식 엔코더 기계식 DD 모터TDB-263-138-NH-RD DD 모터의 부하는 모터 로터에 직접 장착되어 기계적 백래시를 제거하고 매우 높은 서보 강성을 구현합니다. 또한 통합형 고급 절대식 엔코더를 탑재하여 자동화 시스템의 효율성과 안전성을 크게 향상시킵니다. 이러한 직접 결합 방식은 정밀 장비에서 더욱 민감한 제어 루프를 가능하게 합니다. 당사는 맞춤형 설계 및 위탁 생산 (OEM/ODM)에 대한 포괄적인 지원을 제공합니다. 귀사의 정밀 응용 분야에 직접 구동 기술이 필요하시면 전문적인 솔루션을 위해 당사에 문의해 주십시오.세부 정보
- 외부 로터 연속형 증분 엔코더 토크 다이렉트 드라이브 토크 모터TDB-150-037-NH-A 다이렉트 드라이브 토크 모터는 외경 150 mm의 평평하고 낮은 프로파일 설계를 특징으로 하며, 1 N·m의 연속 토크와 3.5 N·m의 피크 토크를 제공합니다. 외부 로터 구조는 컴팩트한 설치 공간 내에서 뛰어난 토크 밀도를 제공합니다. 폐루프 정류는 증분 엔코더를 통해 구현되어 정밀하고 신뢰할 수 있는 모션컨트롤를 보장합니다. 다이렉트 드라이브 구조는 기어박스의 필요성을 없애 유지보수를 훨씬 쉽게 하며, 위치 정밀도를 저하시키지 않으면서 최고의 가성비 비율을 제공합니다.세부 정보
- 정밀 자동화 장비용 고토크 DD 토크 로터리 모터TDB-080-050-NH-RD-T DD 모터는 외경 80 mm, 높이 50 mm의 콤팩트한 다이렉트 드라이브 구조를 채택하여, 고정밀 회전 정밀 위치 결정과 안정적인 토크 출력이 요구되는 응용 분야에 적합합니다. 이 모델은 연속 토크 0.6 N·m, 피크 토크 2 N·m, 최대 속도 450 rpm을 제공합니다. RD 엔코더와 Hall 센서가 없는 센서리스 설계를 적용하여, 빠른 응답, 최소한의 백래시, 부드러운 작동, 높은 정밀 위치 결정 정밀도를 제공합니다. 자동화 로터리 테이블, 정밀 검사 시스템, 반도체 장비, 고급 의료 기기 등의 응용 분야에 매우 적합합니다.세부 정보
- 컴팩트 설계 고정밀 다이렉트 드라이브 토크 모터TDB-040-038-NH-AY 다이렉트 드라이브 (DD) 토크 모터는 컴팩트한 구조, 고정밀, 빠른 응답성을 갖추고 있어 고정밀 정밀 위치 결정 및 다이렉트 드라이브 적용 분야에 적합합니다. 컴팩트한 크기와 뛰어난 성능을 결합하여 반도체 장비, 정밀 단, 자동화 시스템에 매우 적합합니다.세부 정보
- 자동화 및 정밀 응용 분야용 고토크 TDB-263-113-NH-A 다이렉트 드라이브 토크 모터TDB-263-113-NH-A는 높은 토크, 고강성, 그리고 고정밀 정밀 위치 결정을 결합한 대형 다이렉트 드라이브 토크 모터입니다. 외부 로터 구조, Hall‑sensor‑free 설계, 그리고 고해상도 증분형 엔코더 구성을 통해 중부하 자동화 장비 및 정밀 제조 응용 분야에서 안정적이고 효율적인 작동이 가능합니다.
기존 서보모터와 비교할 때, 다이렉트 드라이브 토크 모터는 다음과 같은 장점을 제공합니다:더 고정밀,더 큰 토크,더 높은 효율,더 간단한 유지보수,더 컴팩트한 설치 공간.세부 정보 - 홀 센서가 장착된 산업용 서보 드라이브 다이렉트 드라이브 DD 토크 모터TDB-170-125-NH-B 다이렉트 드라이브 DD 토크 모터는 뛰어난 구조 설계와 안정적인 제어 성능을 바탕으로 CNC 로터리 테이블, 반도체 장비, 로봇 관절, 정밀 검사 및 기타 분야에서 널리 사용됩니다. 이 모델은 외부 로터 구조를 채택했으며(모든 TDB 시리즈는 외부 로터 설계를 특징으로 함), 구조적으로 더 높은 관성 모멘트와 더 큰 출력 반경을 구현하기 쉬워 고동적 응답 및 고부하 적용 분야에 적합합니다. 시동 시 홀 센서가 필요하지 않은 드라이브 솔루션을 위해 설계되었으며 대부분의 산업용 서보 드라이브와 우수한 호환성을 제공하여 시운전 및 배포를 용이하게 합니다.세부 정보
- 홀 센서 및 증분형 엔코더가 장착된 외전형 다이렉트 드라이브 토크 모터TDB-170-095-NH-A Direct Drive Torque Motor는 외부 로터 설계를 채택하여, 구조적으로 더 높은 관성 모멘트와 더 큰 출력 반경을 더 쉽게 구현할 수 있습니다. Hall 센서가 함께 제공되어 시동이 더 쉽고 다양한 드라이브와의 호환성이 뛰어납니다. 증분형 엔코더가 장착되어 있어 대부분의 서보 제어 시스템에 적합합니다. 정밀 위치 결정 정밀도는 ±20 arc seconds, 반복 정밀도는 ±1.5 arc seconds로 정밀 가공 및 검사 요구 사항을 충족합니다. CNC 로터리 테이블, 반도체 장비, 로봇 관절, 정밀 검사 등의 분야에 널리 사용됩니다.세부 정보
- 맞춤형 고정밀 리니어 모터 모듈TLSA-140-C1 시리즈는 길이 맞춤형이 가능한 고정밀, 고강성 리니어 모터 모듈로, 정밀 자동화, 반도체 장비, 산업용 핸들링 및 리니어 모션 플랫폼에 적합합니다. 고정밀 자동화 장비의 핵심 전달 부품으로서, 리니어 모듈은 산업자동화 분야에서 점점 더 중요한 역할을 하며, 기업이 자동화 생산을 실현하고 효율성과 품질을 향상시키며 비용과 오류율을 절감하도록 지원합니다.세부 정보
- 고토크 고속 정밀 엔코더 다이렉트 드라이브 모터TDB-112-065-NH-A 다이렉트 드라이브 모터는 구조적으로 고정자(정지 부품), 회전자(회전 부품), 베어링, 엔코더(회전 위치를 감지하는 데 사용되는 센서)의 네 가지 주요 부분으로 구성됩니다. 이 모터는 직경 112 mm, 높이 65 mm, 중량 2.8 kg입니다. 연속 토크 3 N·m, 최대 9 N·m의 피크 토크를 제공하며, 정격 출력 110 W, 연속 전류 2.5 Arms, 피크 전류 7.5 Arms의 사양을 갖추고 있습니다. 주요 특징으로는 높은 동적 성능, 고정밀, 최적의 속도 제어, 초소형 구조, 우수한 MTBF, 그리고 유지보수 요구 사항 감소가 있습니다.세부 정보
- 정밀 자동화 장비 및 CNC 공작기계용 DC 토크 모터TDB-170-050-NH-A 토크 모터는 정밀 제어가 가능한 저속, 고토크 DC 모터입니다. 주요 특징으로는 전달 오차 제거, 낮은 진동의 고강성, 빠른 응답 속도, 낮은 유지보수 요구 사항이 있습니다. 일반적으로 반도체 웨이퍼 가공 장비, 정밀 인덱싱 테이블, 고정밀 다이렉트 드라이브 턴테이블, LCD 패널 핸들링 시스템과 같은 정밀 자동화 장비에 사용됩니다.세부 정보
- 콤팩트 구조 고정밀 DD DC 토크 모터TDB-080-067-NH-A-T DD 토크 모터는 고정밀, 저속, 고토크 DC 모터로, 로봇 관절, 정밀 모션 플랫폼 및 자동화 장비와 같은 응용 분야에 적합합니다. 이 모델은 직경 80 mm, 높이 67 mm이며, 무게는 1.6 kg에 불과합니다. 22극 설계를 채택하여 연속 토크 1 N·m 및 최대 피크 토크 3.5 N·m를 제공하며, 연속 전류는 1.7 Arms, 피크 전류는 5.9 Arms, 정격 출력은 32 W입니다. TDB 시리즈 토크 모터는 콤팩트한 구조, 높은 토크 밀도 및 정밀한 제어 성능이 특징으로, 정밀 자동화 및 지능형 장비 응용 분야에 이상적인 선택입니다.세부 정보
기존 AC 서보모터와 비교한 다이렉트 드라이브 모터의 장점
Tongri Electric의 다이렉트 드라이브 모터는 일체형 구조이므로 부하를 모터의 장착면에 직접 설치할 수 있습니다. 그 결과 모터와 인덱싱 테이블 사이의 정밀도 손실이 없어져 장비 전체의 정밀도가 향상됩니다. 기어박스와 같은 기계 구조가 없기 때문에 기존 AC 서보모터에서 발생하는 에너지 손실도 없습니다. 다이렉트 드라이브를 사용하면 프로그래밍을 통해 위치나 스테이션을 변경하는 작업이 훨씬 쉬워집니다.
다이렉트 드라이브 토크 모터 FAQ
위 FAQ는 다양한 산업 분야의 고객에게 서비스를 제공해 온 Honpine의 경험을 바탕으로 작성되었습니다. 추가 질문이 있으시면 언제든지 문의해 주십시오. 당사의 엔지니어링 팀이 프로젝트에 적합한 솔루션을 선택할 수 있도록 전문적인 조언, 적용 분야 지원 및 종합적인 다이렉트 드라이브 모터 자료를 제공합니다.
다이렉트 드라이브 모터의 장점과 단점
다이렉트 드라이브 모터의 장점
다이렉트 드라이브, 높은 강성 및 높은 동적 응답성.
높은 정밀도(피드백 엔코더에 따라 달라짐)와 낮은 코깅 효과.
낮은 열저항: 적절한 방열 및 냉각 방법을 사용하면 열을 효과적으로 전달하여 연속 토크 성능을 향상시킬 수 있습니다.
컴팩트한 설계에 적합: 플랫 모터는 중앙에 큰 보어가 있는 경우가 많아 슬립 링, 배관 및 케이블을 통과시킬 수 있으며, 이를 통해 시스템을 컴팩트하게 통합할 수 있습니다.
낮은 유지보수: 중간 전달 부품이 적어 기계 부품 수가 감소합니다. 일반적으로 마모되는 부품은 가이드 레일뿐이므로 유지보수 작업량이 줄고 평균 고장 간격이 증가합니다.
높은 효율: 중간 기계 부품의 마찰과 관성을 제거하여 에너지 효율을 향상시킵니다.
다이렉트 드라이브 모터의 단점
단순히 1:1로 비교하면 다이렉트 드라이브 모터는 기존 모터보다 가격이 높습니다. 그러나 중간 기어, 커플링 및 관련 유지보수가 필요 없고 기계 구조가 전반적으로 단순해진다는 점을 고려하면 다이렉트 드라이브 모터가 비용 측면에서 더 효율적인 경우가 많습니다. 또한 다이렉트 드라이브 모터의 보급이 확대되고 더 강력한 Nd-Fe-B(네오디뮴-철-붕소) 자석이 개발됨에 따라 비용은 계속 감소하고 있습니다.
다이렉트 드라이브 모터의 적용 분야
Honpine 다이렉트 드라이브 모터는 반도체 장비, 자동화 생산 시스템, 신에너지 및 태양광 장비, 광학 검사 시스템, 신호 정밀 위치 결정 시스템을 비롯한 다양한 산업 분야의 실제 적용 분야 플랫폼에서 테스트 및 검증되었습니다. 아래는 대표적인 적용 사례입니다. 더 많은 기술 정보와 상세한 적용 데이터를 원하시면 문의해 주십시오.
‹
›

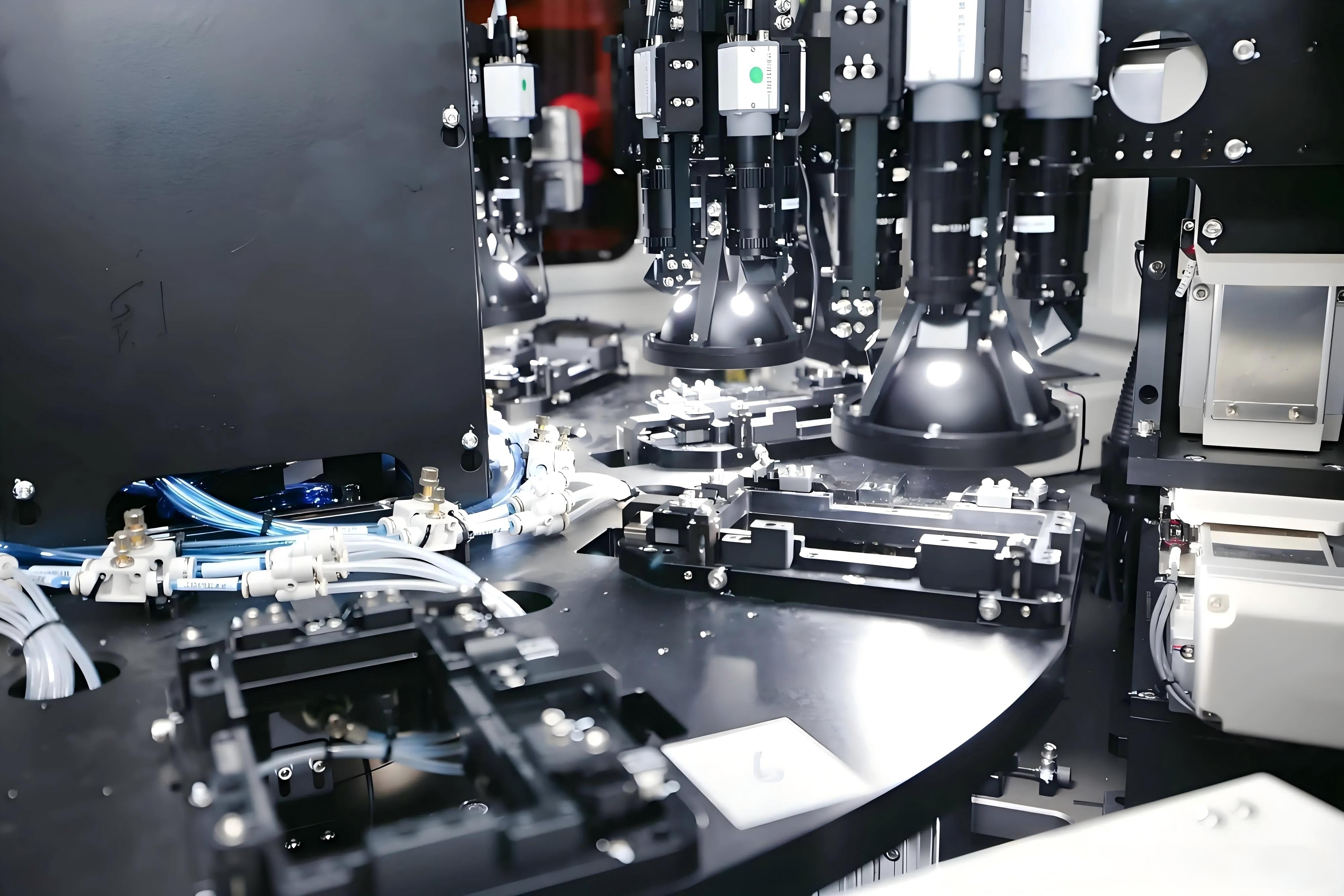

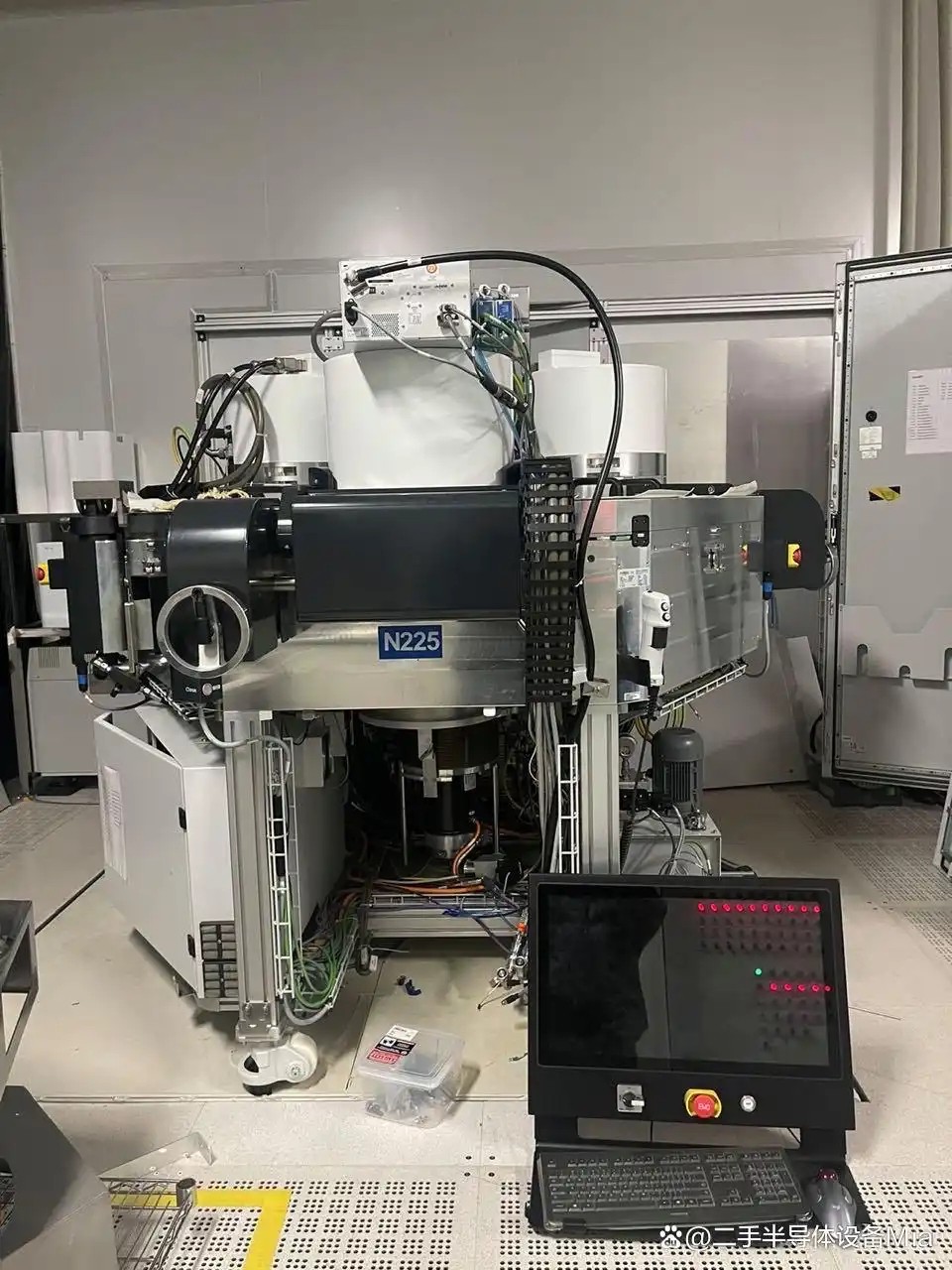

반도체 장비에서의 DD 모터 적용 분야

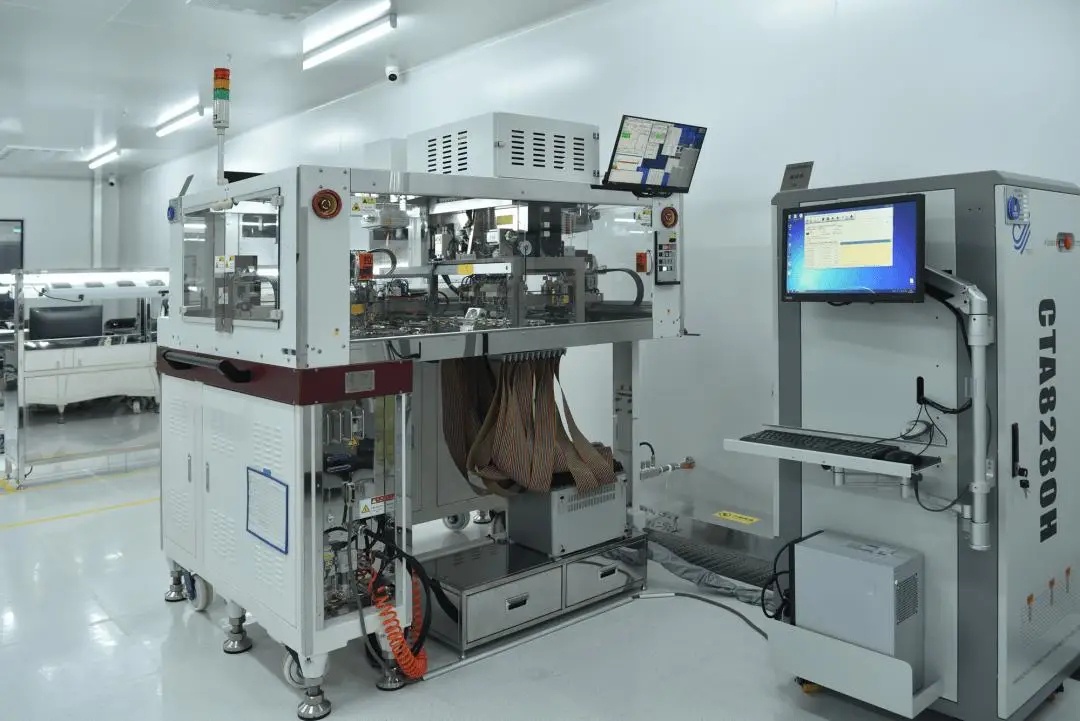

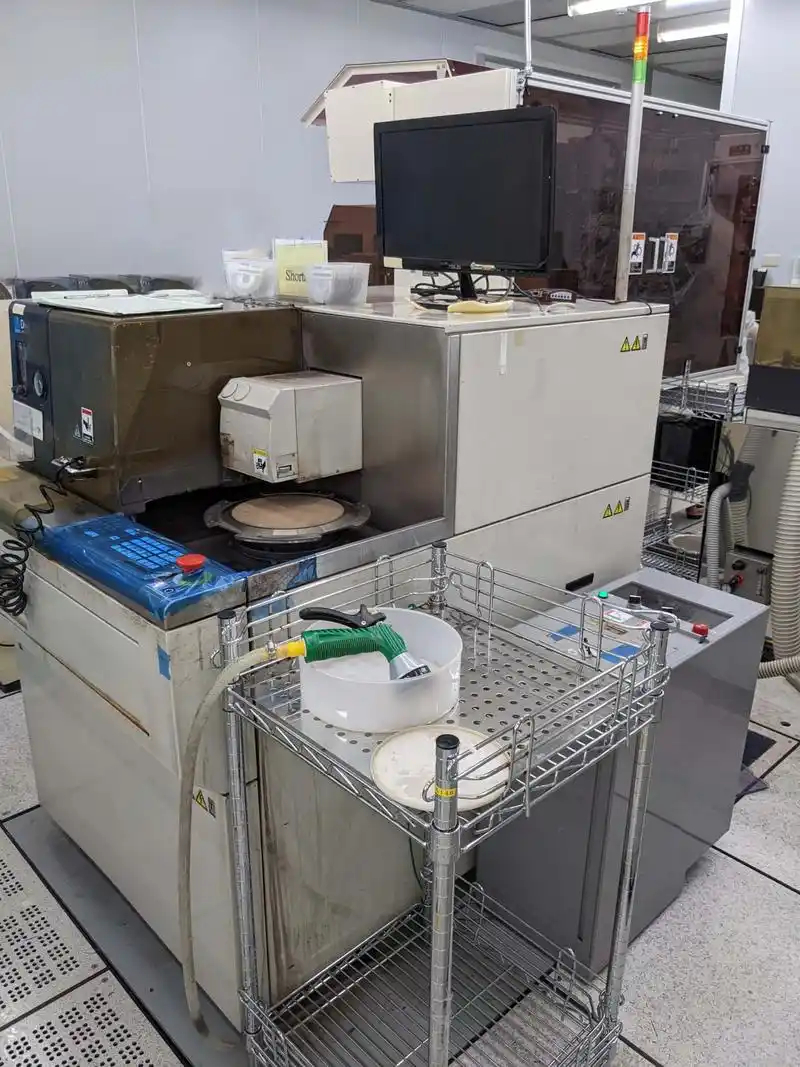

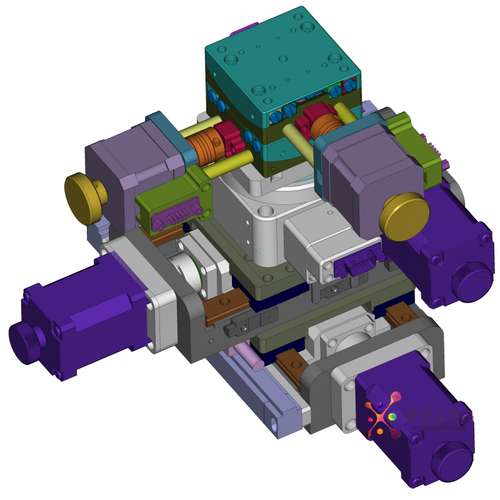

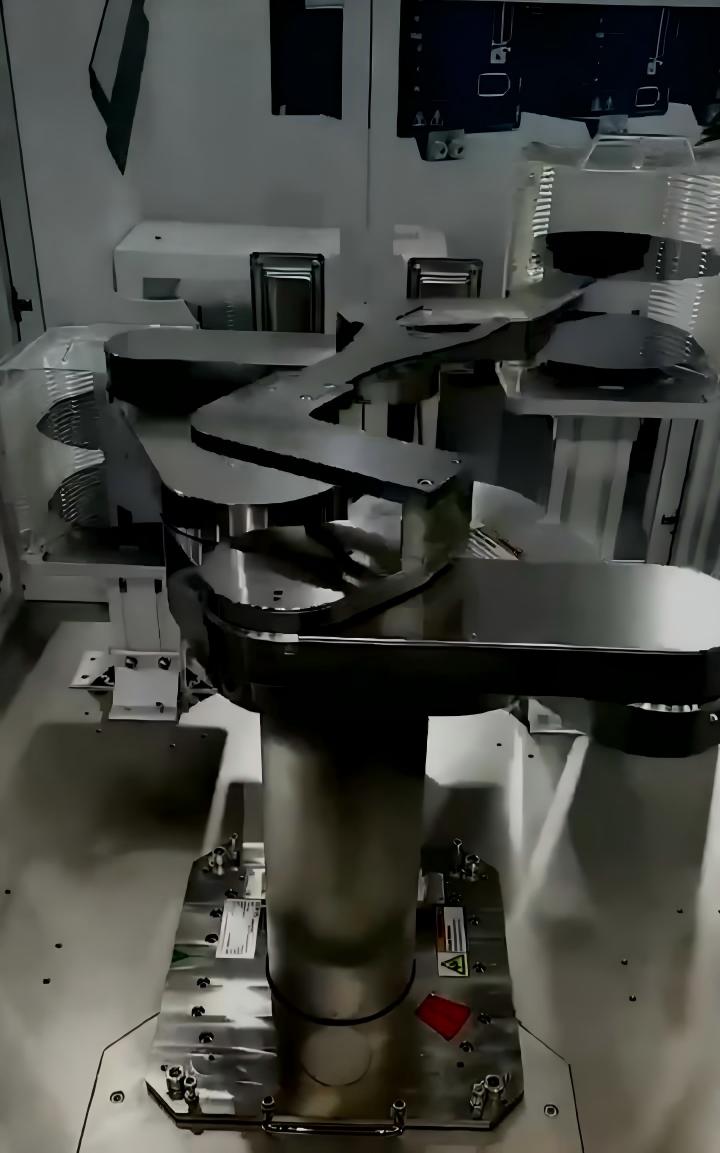

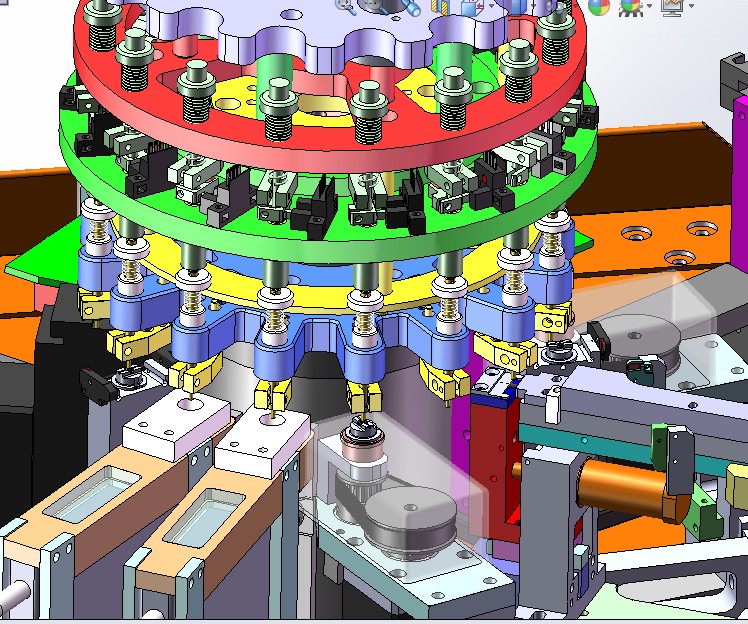

반도체 장비에서 HONPINE DD 모터의 적용 분야에는 반도체 정렬 및 보정, 웨이퍼 핸들링, 웨이퍼 다이싱, 소형 반도체 선별기, 반도체 자동 조립 라인, 선별기, 다이 본딩 장비, 다이싱 장비, 검사 장비, 칩 테스트, 웨이퍼 핸들링 및 웨이퍼 박막화 장비가 포함됩니다.
신에너지 장비에서의 DD 모터 적용 분야

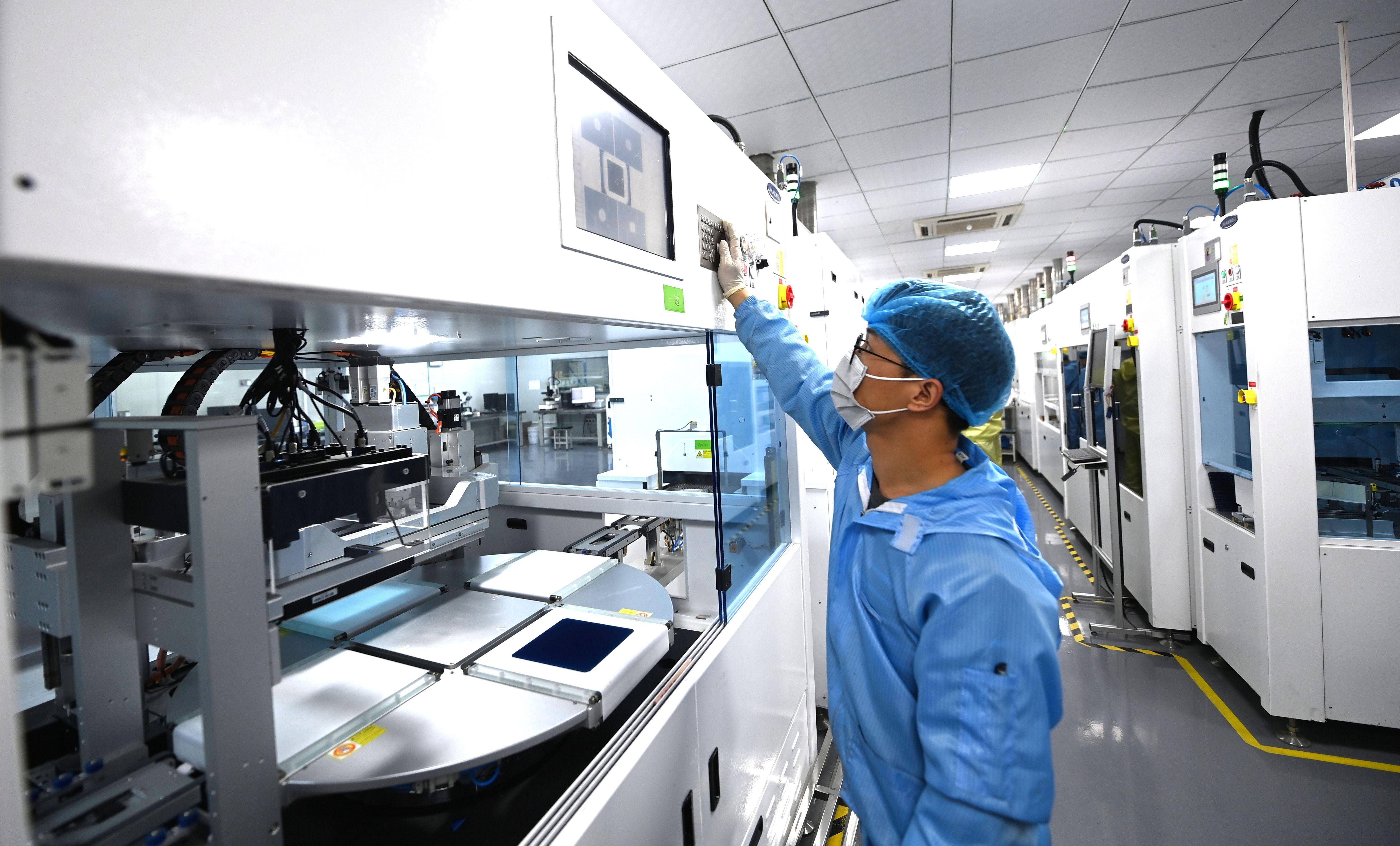

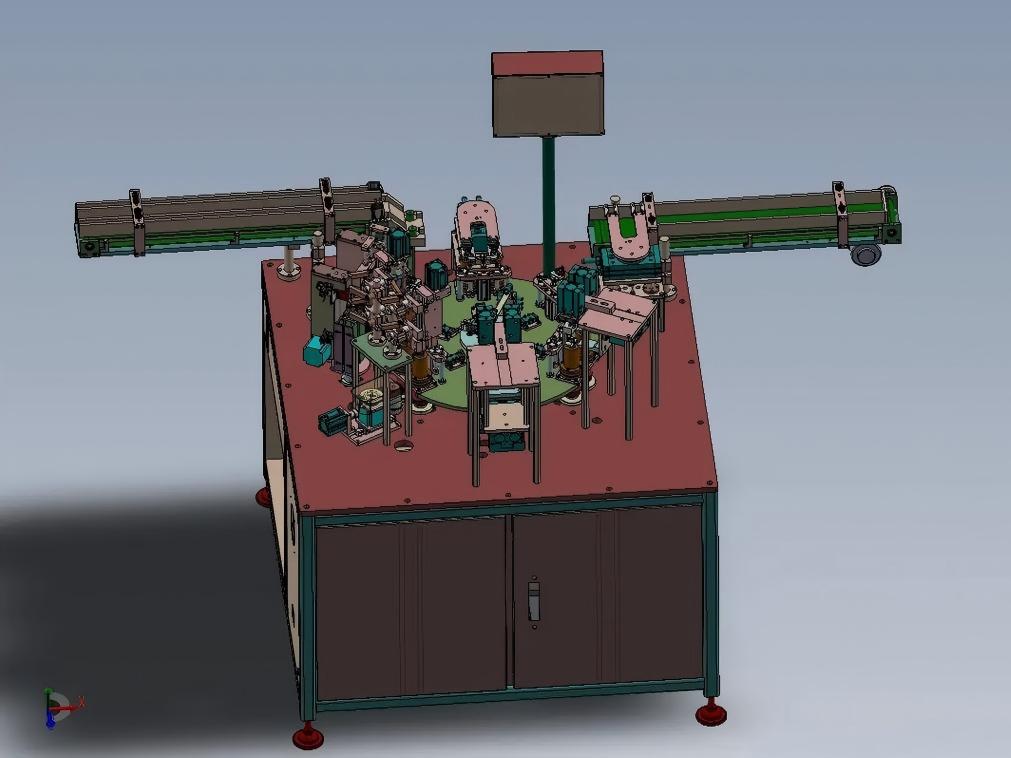

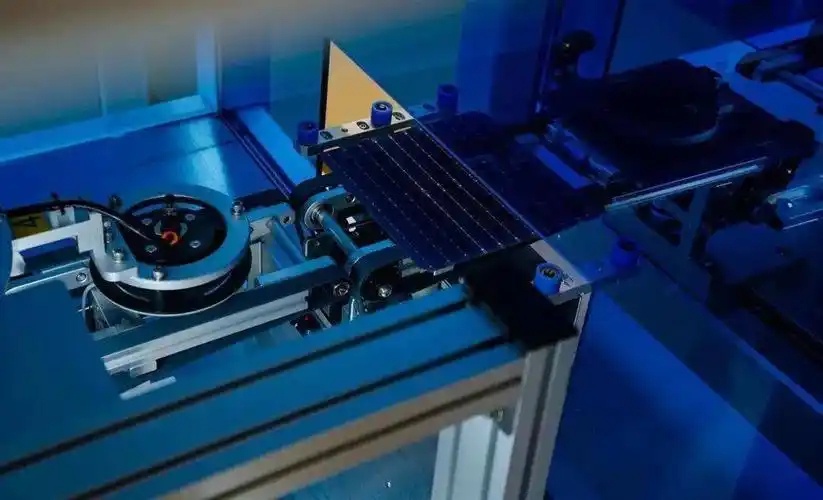

신에너지 분야에서 HONPINE DD 모터의 적용 분야에는 태양광 레이저 도핑 장비, 태양광 스크린 인쇄, 태양광 자동화 생산 라인, 권선기, 리튬 배터리 용접 장비, 비전 검사 장비, 코팅기 및 리튬 배터리 PACK 라인이 포함됩니다.
과학 연구 장비에서의 DD 모터 적용 분야

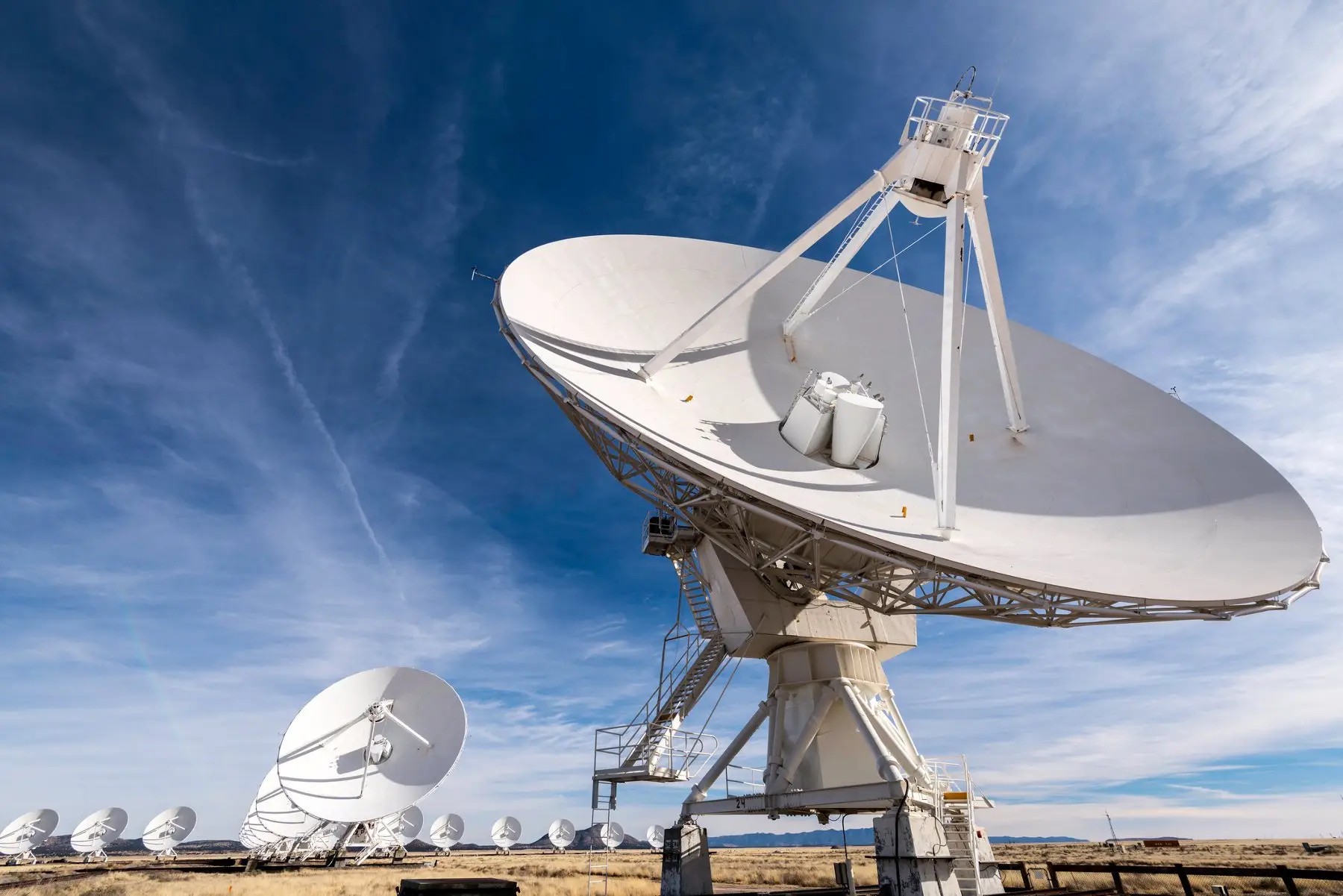

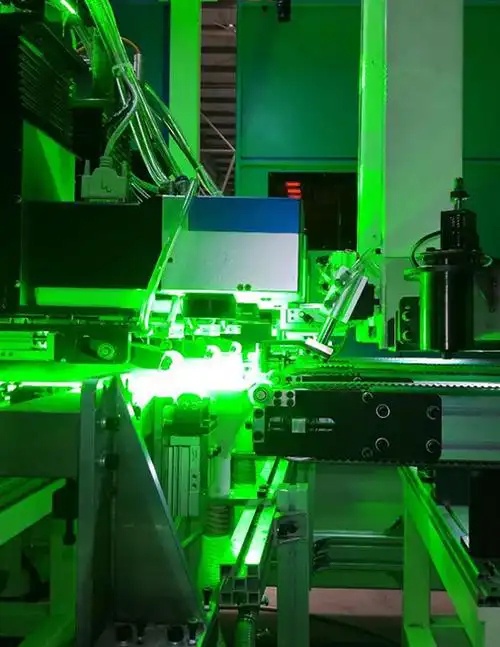

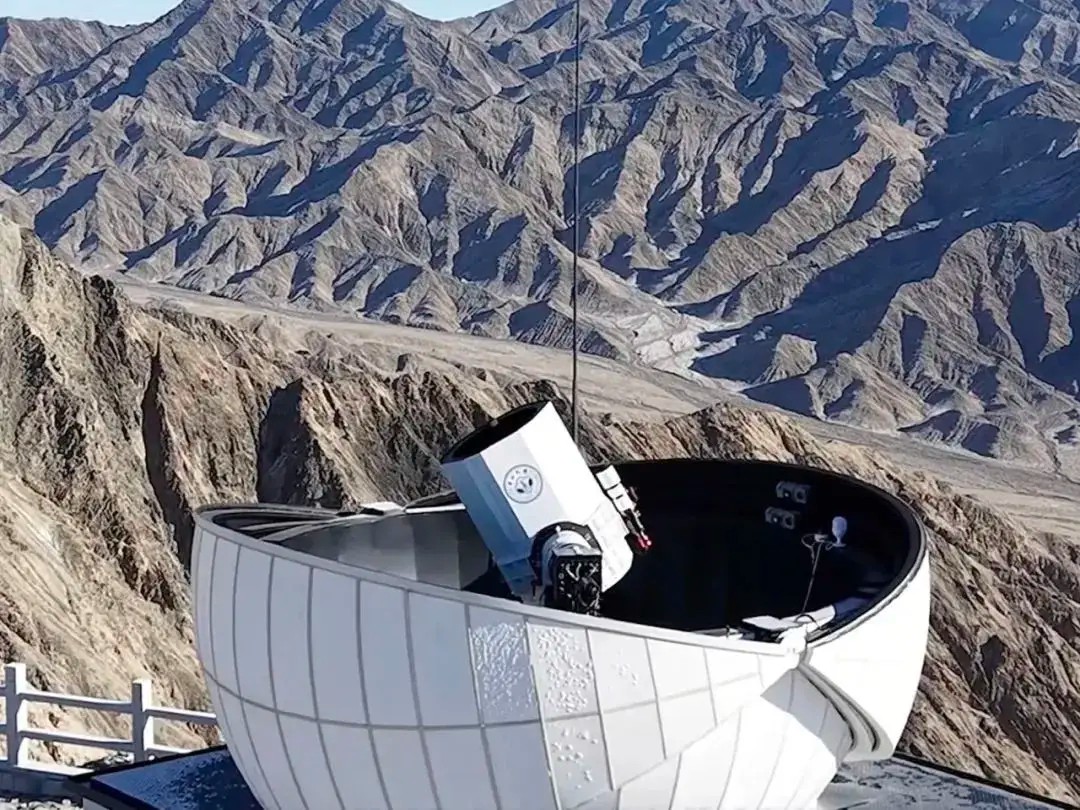

과학 연구 장비에서 HONPINE DD 모터의 적용 분야에는 정밀 광학 검사, 레이더 신호 장비, 천문 망원경 및 머신 비전 검사가 포함됩니다.
자동화 기계에서의 DD 모터 적용 분야
자동화 생산 라인에서 DD 모터의 적용 분야에는 3C 산업 자동 조립 라인, 자동차 부품 제조, 식품 산업의 자동 병뚜껑 인덱싱 테이블, 자동 회전 가공 장치, 자동 조립 라인, 다공정 조립 기계, FMCG 자동화 생산 라인 및 제약 자동 조립 라인이 포함됩니다.
